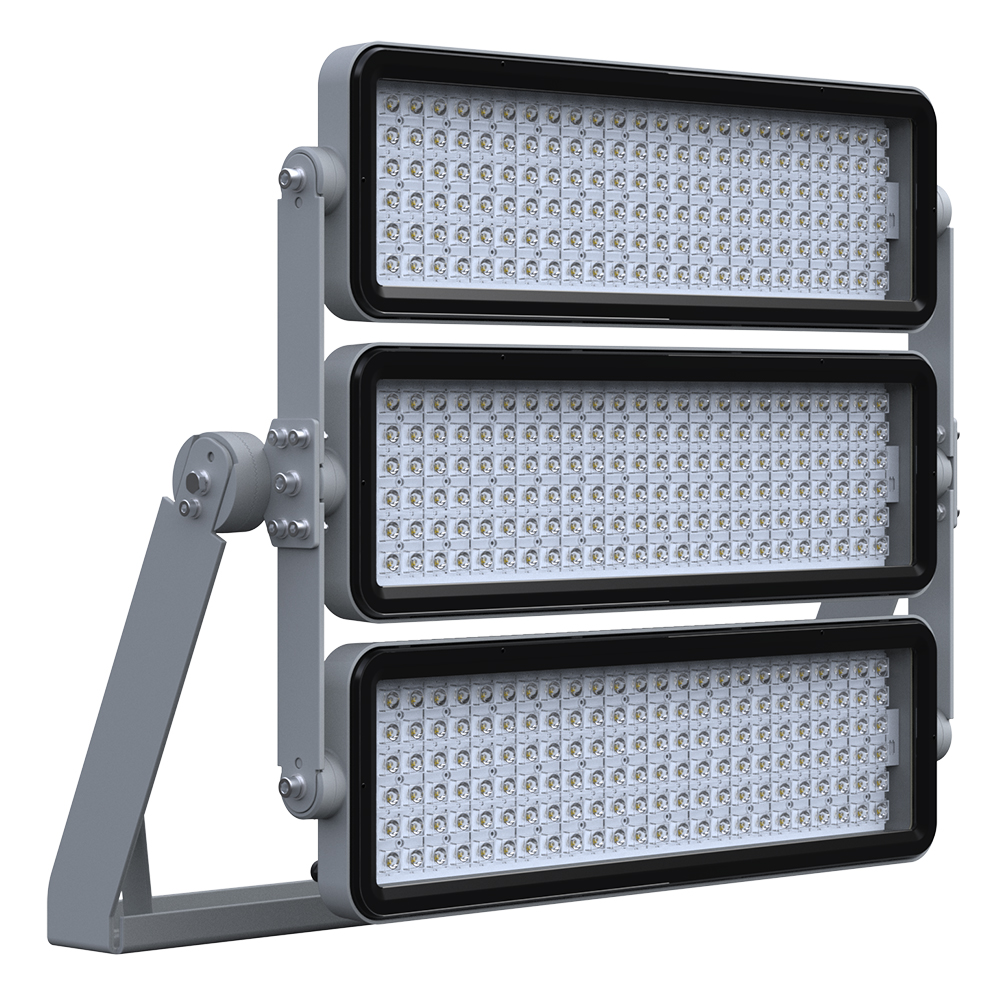

V980X
Scheinwerfer
- Strahlerfamilie mit funktioneller Designsprache

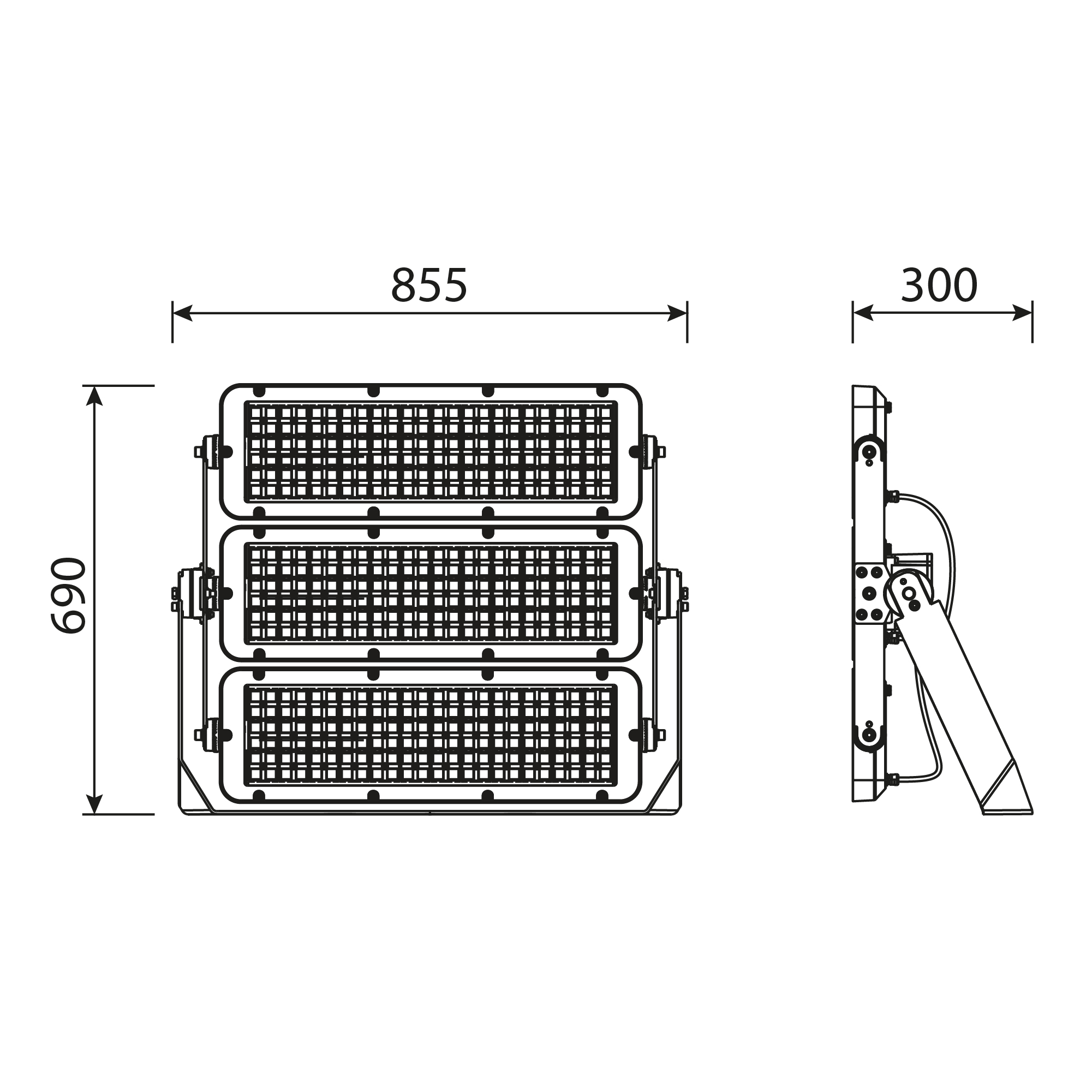

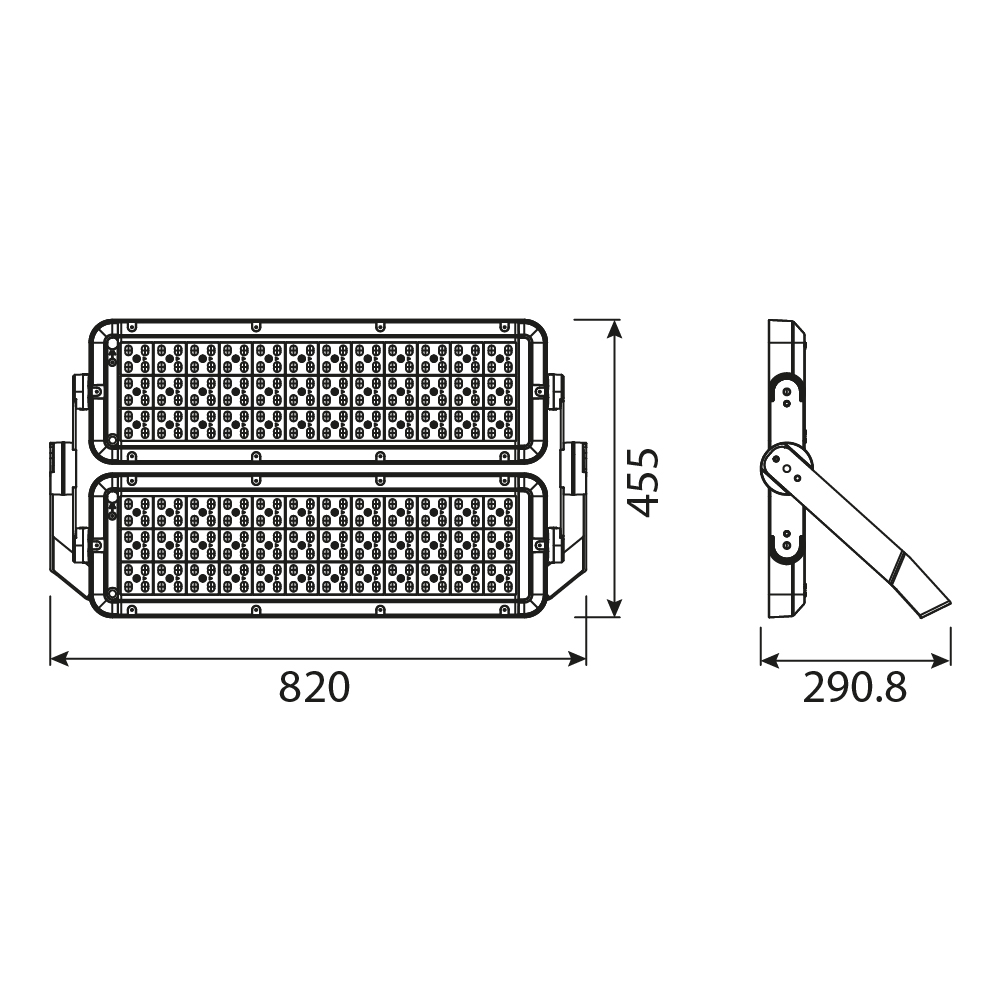

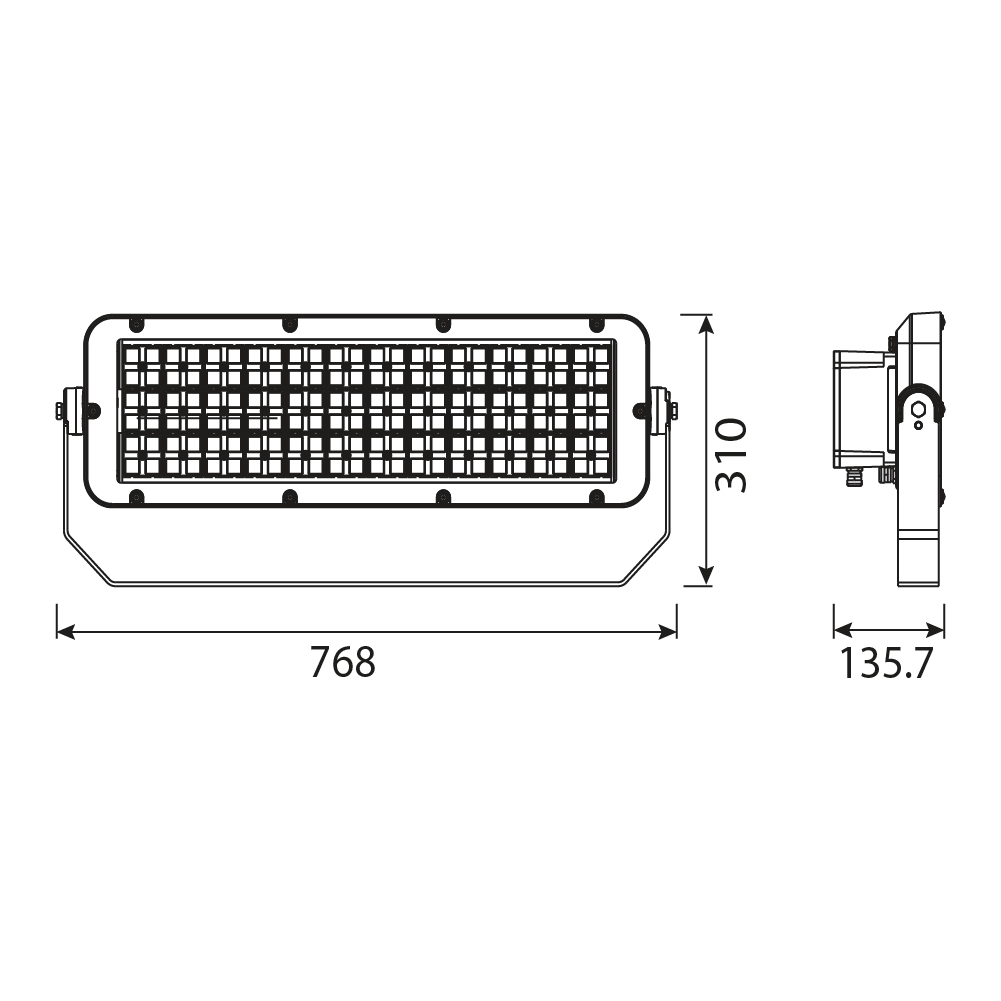

- Drei Baugrößen für eine einheitliche Anmutung über alle Einsatzsituationen
- Kompaktes Gehäusedesign für kräfteschonende Montage
- Montagebügel für Wand- oder Traversenmontage, Schnellverstellung für vereinfachte Winkeljustierung
- Separate LED Driver Box für die EVGs, standardmäßig vom Strahler getrennt für Installation z.B. an der Traverse oder im Mastfuß für einfache Wartung
Leistung
200 W – 1.200 W
Lichtstrom
29.354 lm – 162.957 lm
Lichtfarbe
4000 K
Schutzart
IP66
| Anzahl Boards | Leistung | Strom | Lichtstrom | Farbtemp. | CRI |
|---|---|---|---|---|---|
| V9802 2x LEPL 24x6 | 800,0 W | 7.700 mA | 108.638 lm | 4000 K | Ra>70 |
| V9801 1x LEPL 24x6 | 250,0 W | 5.000 mA | 35.948 lm | 4000 K | Ra>70 |
| V9801 1x LEPL 24x6 | 400,0 W | 7.700 mA | 54.319 lm | 4000 K | Ra>70 |
| V9803 3x LEPL 24x6 | 750,0 W | 5.000 mA | 107.844 lm | 4000 K | Ra>70 |
| V9803 3x LEPL 24x6 | 600,0 W | 4.000 mA | 88.062 lm | 4000 K | Ra>70 |
| V9802 2x LEPL 24x6 | 400,0 W | 4.000 mA | 58.708 lm | 4000 K | Ra>70 |
| V9803 3x LEPL 24x6 | 1050,0 W | 7.000 mA | 146.070 lm | 4000 K | Ra>70 |
| V9803 3x LEPL 24x6 | 1200,0 W | 7.700 mA | 162.957 lm | 4000 K | Ra>70 |
| V9803 3x LEPL 24x6 | 900,0 W | 6.000 mA | 126.975 lm | 4000 K | Ra>70 |
| V9802 2x LEPL 24x6 | 500,0 W | 5.000 mA | 71.896 lm | 4000 K | Ra>70 |
| V9801 1x LEPL 24x6 | 200,0 W | 4.000 mA | 29.354 lm | 4000 K | Ra>70 |
| V9801 1x LEPL 24x6 | 350,0 W | 7.000 mA | 48.690 lm | 4000 K | Ra>70 |
| V9802 2x LEPL 24x6 | 600,0 W | 6.000 mA | 84.650 lm | 4000 K | Ra>70 |
| V9802 2x LEPL 24x6 | 700,0 W | 7.000 mA | 97.380 lm | 4000 K | Ra>70 |
| V9801 1x LEPL 24x6 | 300,0 W | 6.000 mA | 42.325 lm | 4000 K | Ra>70 |
Allgemeine Spezifikationen
Abdeckung:- Planes Einscheibensicherheitsglas, Teilbedruckung auf Innenseite in schwarz
Wartung:
- Alle externen elektrischen Verbindungen mit IP-Stecker für einfache Montage/Demontage
- EVG in separatem Gehäuse aus Aluminium Druckguss
Optik:
- Linsenoptiken aus PMMA in Multi-Layer-Technologie
- Verfügbar mit asymmetrischer, symmetrischer & achssymmetrischer Lichtverteilung; entwickelt für die normgerechte Ausleuchtung von Straßen, Wege und Plätze gemäß DIN-EN 13201.
- Folgende Optiken können für V9801/ V9802/ V9803, eingesetzt werden: Optik O14, Optik O20, Optik O23, Optik O24, Optik O10, Optik O15, Optik O16
Elektrische Spezifikationen
LED-Technik:- LED-Anzahl: 144 (V9801), 2x 144 (V9802), 3x 144 (V9803)
- Hochwertige LED-Module mit hocheffzienten High-Power-LEDs
- Aluminium-Kern-Leiterplatte für optimales Wärmemanagement
- Integrierte, elektronisch geregelte Temperaturüberwachung
- LED-Modulrahmen, um Streuverluste auf ein Minimum zu reduzieren
Überwachung:
- Thermische Überwachung im Betriebsgerät
Überspannungsschutz:
- Integriert; Stoßspannungsfestigkeit von 6kV (DM / L-N), 10kV (CM / L/N-Erde)
Zusätzliche Spezifikationen
Gehäuse:- Pulverbeschichtet, Aluminium-Druckguss
- Abdeckung aus ESG
Lichtregelung:
- Konstantlichtstromregelung (CLM)
- Autarke Leistungsreduzierung für den Betrieb in Netzen ohne Steuerleitung (LRA)
- Digitale Kommunikation mit DALI
- Optional: Funkgesteuertes Lichtmanagementsystem (LMS)
