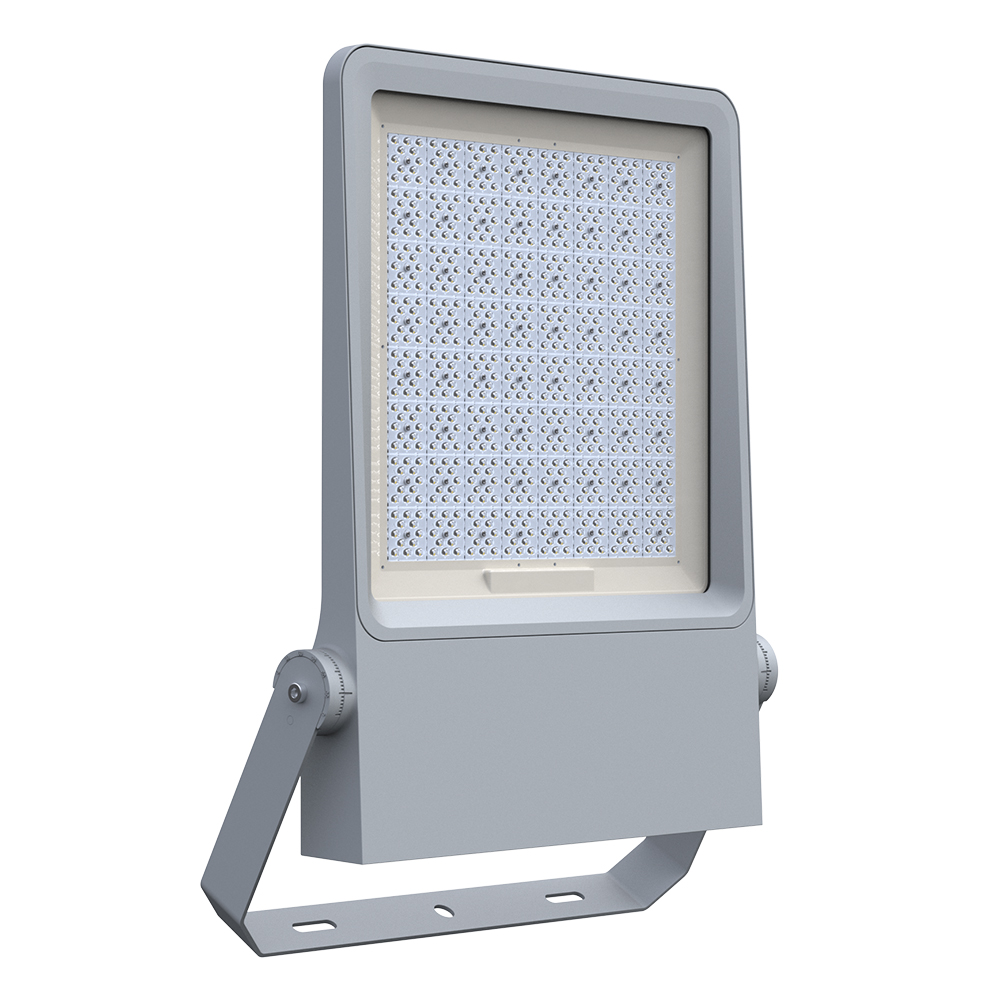

V970X
Scheinwerfer
- Strahlerfamilie mit funktioneller Designsprache

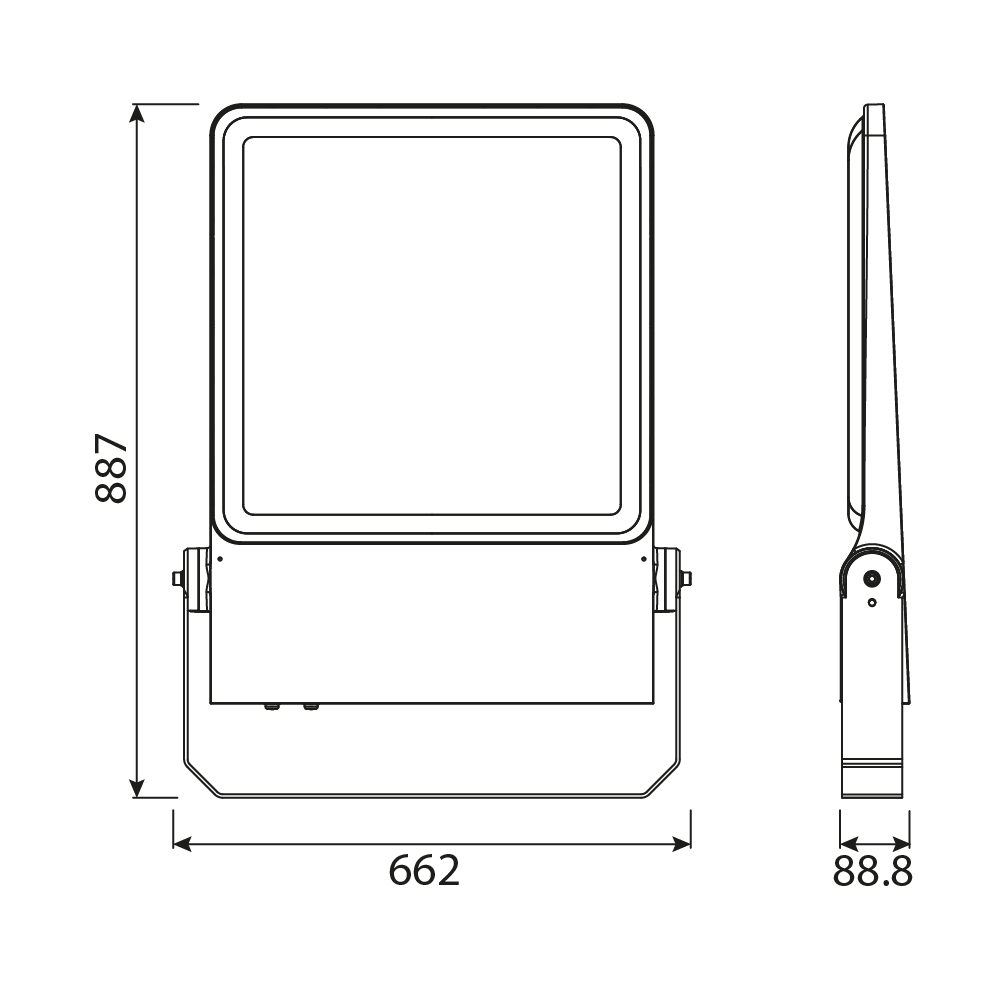

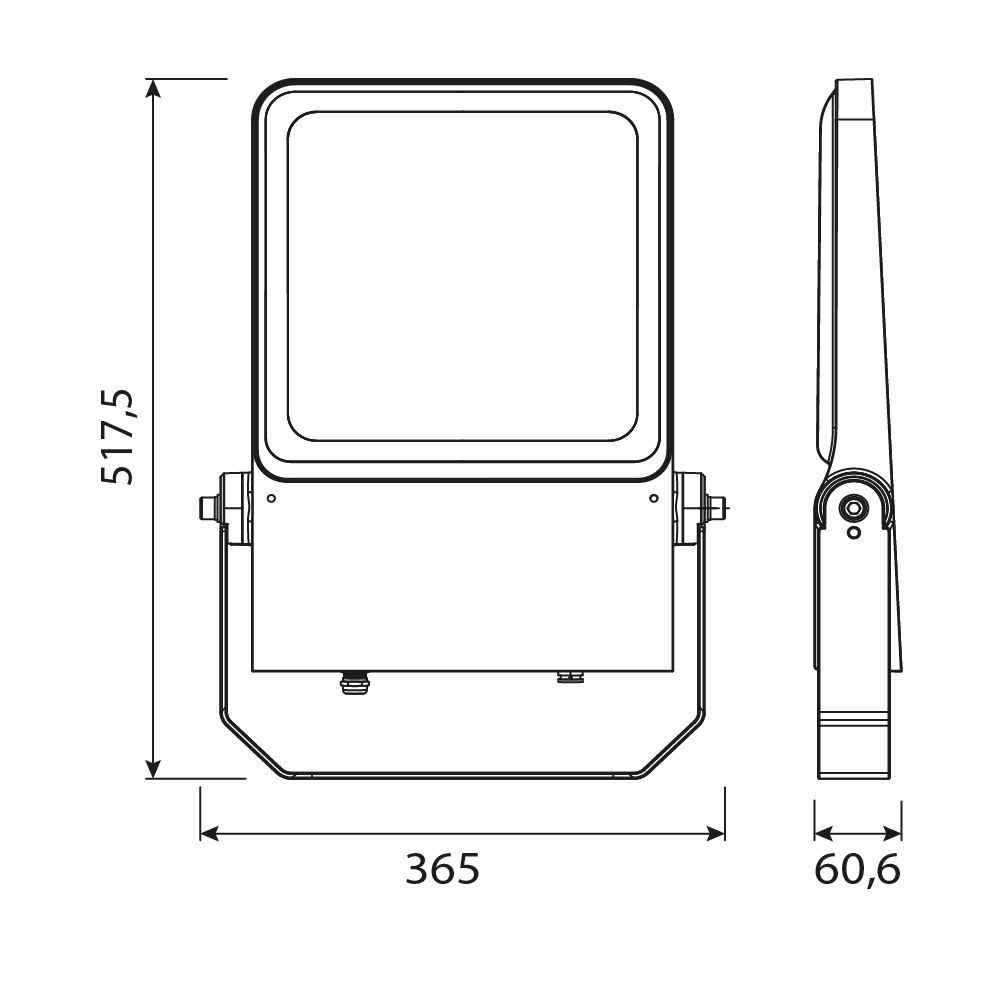

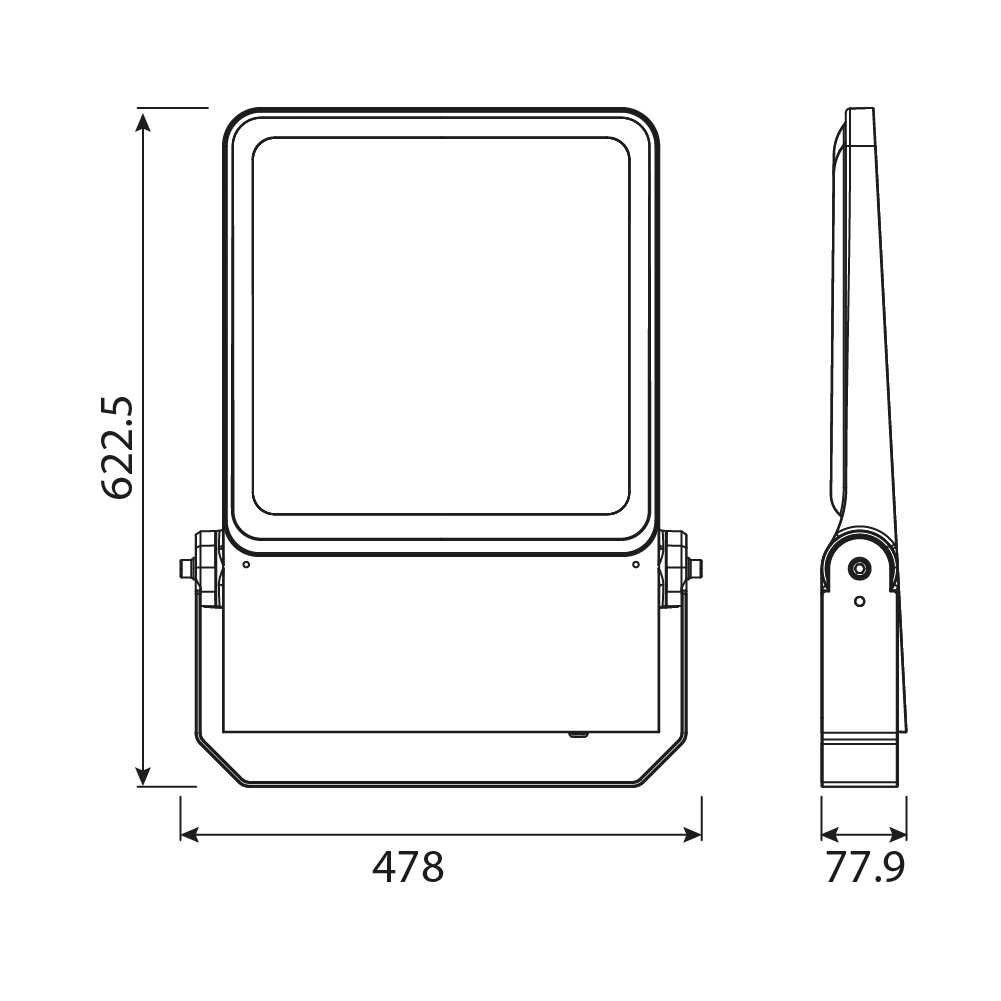

- Drei Baugrößen für eine einheitliche Anmutung über alle Einsatzsituationen
- Kompaktes Gehäusedesign für kräfteschonende Montage
- Einfache Wartung über separat entnehmbaren EVG-Geräteträger
- Montagebügel für Wand- oder Traversenmontage, Schnellverstellung für vereinfachte Winkeljustierung
- Abgesetztes EVG optional möglich (z.B. Installation im Mastfuß für einfache Wartung)
Leistung
58 W – 600 W
Lichtstrom
8452 lm – 85676 lm
Lichtfarbe
3000 K / 4000 K
Schutzart
IP66
| Anzahl Boards | Leistung | Strom | Lichtstrom | Farbtemp. | CRI |
|---|---|---|---|---|---|
| V9702 | 289 W | 450 mA | 38873 lm | 4000K | Ra >70 |
| V9703 | 296 W | 250 mA | 39996 lm | 4000K | Ra >70 |
| V9703 | 456 W | 400 mA | 61791 lm | 4000K | Ra >70 |
| V9703 | 348 W | 300 mA | 46993 lm | 4000K | Ra >70 |
| V9703 | 556 W | 500 mA | 74989 lm | 4000K | Ra >70 |
| V9702 | 167 W | 250 mA | 22538 lm | 4000K | Ra >70 |
| V9703 | 512 W | 450 mA | 68985 lm | 4000K | Ra >70 |
| V9703 | 400 W | 350 mA | 53989 lm | 4000K | Ra >70 |
| V9703 | 600 W | 550 mA | 81989 lm | 4000K | Ra >70 |
| V9703 | 232 W | 200 mA | 32349 lm | 4000K | Ra >70 |
| V9702 | 197 W | 300 mA | 26480 lm | 4000K | Ra >70 |
| V9702 | 131 W | 200 mA | 18229 lm | 4000K | Ra >70 |
| V9702 | 313 W | 500 mA | 42256 lm | 4000K | Ra >70 |
| V9701 | 100 W | 350 mA | 13497 lm | 4000K | Ra >70 |
| V9702 | 340 W | 550 mA | 46201 lm | 4000K | Ra >70 |
| V9701 | 87 W | 300 mA | 11748 lm | 4000K | Ra >70 |
| V9701 | 128 W | 450 mA | 17246 lm | 4000K | Ra >70 |
| V9702 | 257 W | 400 mA | 34819 lm | 4000K | Ra >70 |
| V9701 | 114 W | 400 mA | 15448 lm | 4000K | Ra >70 |
| V9702 | 225 W | 350 mA | 30423 lm | 4000K | Ra >70 |
| V9701 | 139 W | 500 mA | 18747 lm | 4000K | Ra >70 |
| V9701 | 58 W | 200 mA | 8087 lm | 4000K | Ra >70 |
| V9701 | 74 W | 250 mA | 9999 lm | 4000K | Ra >70 |
| V9701 | 150 W | 550 mA | 20497 lm | 4000K | Ra >70 |
Allgemeine Spezifikationen
Abdeckung:- Planes Einscheibensicherheitsglas, Teilbedruckung auf Innenseite in grau
Wartung:
- EVG auf abnehmbarem Leuchtenoberteil separat entnehmbar
Optik:
- Linsenoptiken aus PMMA in Multi-Layer-Technologie, verschiedene spezifische Charakteristiken für normgerechte Ausleuchtung von Großflächen; auch zur Ausleuchtung von Straßen und Plätzen gemäß DIN-EN 13201 geeignet
Elektrische Spezifikationen
LED-Technik:- LED-Anzahl: 48 (V9701), 144 (V9702), 256 (V9703)
- Hochwertige LED-Module mit hocheffzienten High-Power-LEDs mit bis zu 148 lm/W
- Aluminium-Kern-Leiterplatte für optimales Wärmemanagement
- Integrierte, elektronisch geregelte Temperaturüberwachung
- LED-Modulrahmen, um Streuverluste auf ein Minimum zu reduzieren
Überwachung:
- Thermische Überwachung im Betriebsgerät
Überspannungsschutz:
- Integriert; Stoßspannungsfestigkeit von 6kV (DM / L-N), 10kV (CM / L/N-Erde)
Zusätzliche Spezifikationen
Gehäuse:- Pulverbeschichtet, Aluminium-Druckguss
Lichtregelung:
- Konstantlichtstromregelung (CLM)
- Autarke Leistungsreduzierung für den Betrieb in Netzen ohne Steuerleitung (LRA)
- Digitale Kommunikation mit DALI
- Optional: Funkgesteuertes Lichtmanagementsystem (LMS)
