V3222

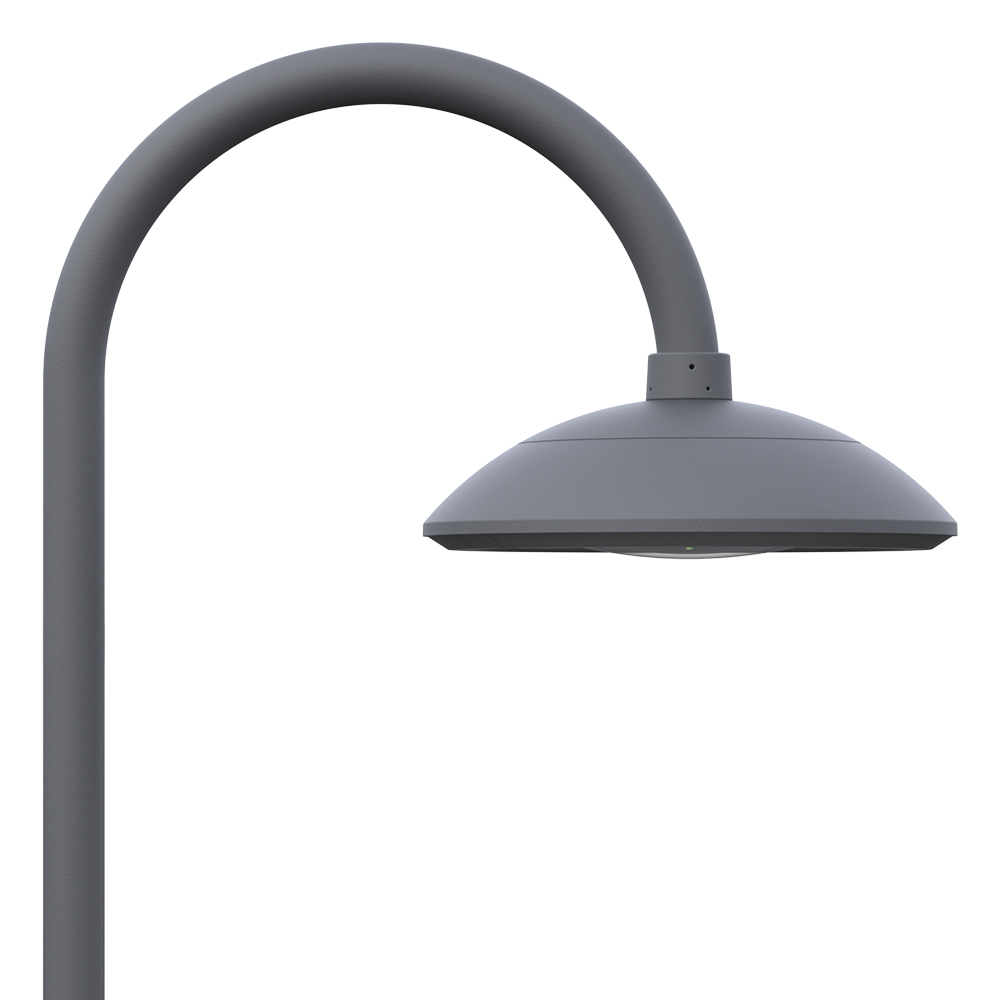

Schirmleuchten

  • Dekorative Leuchtenfamilie in 2 Größen für ganzheitliche Beleuchtungskonzepte
  • Große Ausführung mit fünf Halterungsvarianten für eine einheitliche Anmutung über alle Einsatzsituationen
  • Leuchtenfamilie mit dekorativer Designsprache
  • Kompaktes Gehäusedesign für kräfteschonende Montage
  • Einfache Wartung über separat entnehmbaren EVG-Geräteträger

Leistung
11 W – 53 W

Lichtstrom
1.593 lm – 7.020 lm

Lichtfarbe
3000 K / 4000 K

Schutzart
IP66

Anzahl BoardsLeistungStromLichtstromFarbtemp.CRI
3x LEPL 2x636,0 W700 mA4.924 lm4000 KRa>70
3x LEPL 2x626,0 W500 mA3.694 lm4000 KRa>70
3x LEPL 2x651,0 W1.000 mA6.784 lm4000 KRa>70
3x LEPL 2x639,0 W750 mA5.314 lm4000 KRa>70
3x LEPL 2x623,0 W450 mA3.399 lm4000 KRa>70
3x LEPL 2x614,0 W250 mA1.970 lm4000 KRa>70
3x LEPL 2x653,0 W1.050 mA7.020 lm4000 KRa>70
3x LEPL 2x646,0 W900 mA6.189 lm4000 KRa>70
3x LEPL 2x641,0 W800 mA5.571 lm4000 KRa>70
3x LEPL 2x634,0 W650 mA4.678 lm4000 KRa>70
3x LEPL 2x649,0 W950 mA6.548 lm4000 KRa>70
3x LEPL 2x628,0 W550 mA4.037 lm4000 KRa>70
3x LEPL 2x644,0 W850 mA5.948 lm4000 KRa>70
3x LEPL 2x611,0 W200 mA1.593 lm4000 KRa>70
3x LEPL 2x616,0 W300 mA2.316 lm4000 KRa>70
3x LEPL 2x631,0 W600 mA4.333 lm4000 KRa>70
3x LEPL 2x621,0 W400 mA3.044 lm4000 KRa>70
3x LEPL 2x618,0 W350 mA2.659 lm4000 KRa>70

Allgemeine Spezifikationen

Abdeckung:

  • Planes Einscheibensicherheitsglas, Teilbedruckung auf Innenseite in grau

Wartung:

  • Werkzeuglose Öffnung des Gehäuses
  • EVG auf separatem Elektronikträger, werkzeugarm entnehmbar

Optik:

  • Linsenoptiken aus PMMA in Multi-Layer-Technologie mit verschiedenen Charakteristiken für normgerechte Ausleuchtung
  • Verfügbar mit asymmetrischer, symmetrischer & achssymmetrischer Lichtverteilung; entwickelt für die normgerechte Ausleuchtung von Straßen, Wege und Plätze gemäß DIN-EN 13201.
  • Folgende Optiken können hierfür eingesetzt werden: Optik O1, Optik O2, Optik O6R, Optik O7, Optik O14, Optik O8

Elektrische Spezifikationen

LED-Technik:

  • LED-Anzahl: je nach Leistung drei bis vier hochwertige, Zhaga-kompatible LED-Module mit je 2x6 LED
  • Hocheffziente High-Power-LEDs
  • Aluminium-Kern-Leiterplatte für optimales Wärmemanagement
  • Integrierte, elektronisch geregelte Temperaturüberwachung im Betriebsgerät
  • LED-Modulrahmen, um Streuverluste auf ein Minimum zu reduzieren

Überspannungsschutz:

  • Integriert; Stoßspannungsfestigkeit von 6kV (DM, L-N), 10kV (CM, L/N-Erde)

Zusätzliche Spezifikationen

Gehäuse:

  • Pulverbeschichtet, Aluminium-Druckguss

Lichtregelung:

  • Konstantlichtstromregelung (CLM)
  • autarke Leistungsreduzierung für den Betrieb in Netzen ohne Steuerleitung (LRA)
  • Digitale Kommunikation mit DALI
  • Optional: Funkgesteuertes Lichtmanagementsystem (LMS)
