RETROFIT KIT EVO2
Austauschmodul
Für Gemeinden und Kommunen stellt die öffentliche Beleuchtung einen hohen Kostenfaktor dar. Straßenleuchten mit veralteter bzw. nicht mehr zeitgemäßer Technologie verbrauchen viel Energie und verursachen damit Kosten. Der Ersatz einer veralteten Straßen- und Platzbeleuchtung durch nachhaltige Lösungen ist daher ein wichtiger Schritt auf dem Weg zu einem wirtschaftlich und ökologisch sinnvollen Wandel. Mit Retrofit bringen Sie Ihre Beleuchtung auf den neuesten Stand – und wahren gleichzeitig die gewohnte Formensprache und damit das von Ihnen gewünschte „Stadtbild“.Leistung
10 W – 103 W
Lichtstrom
1.187 lm – 13.084 lm
Lichtfarbe
3.000 K
Schutzart
I, II
Anzahl Boards | Leistung | Strom | Lichtstrom | Farbtemp. | CRI |
---|---|---|---|---|---|
8 LED | 14,0 W | 500 mA | 1.626 lm | 3000 K | Ra >70 |
12 LED | 20,0 W | 500 mA | 2.444 lm | 3000 K | Ra >70 |
32 LED | 69,0 W | 700 mA | 8.723 lm | 3000 K | Ra >70 |
12 LED | 27,0 W | 700 mA | 3.271 lm | 3000 K | Ra >70 |
48 LED | 103,0 W | 700 mA | 13.084 lm | 3000 K | Ra >70 |
48 LED | 51,0 W | 350 mA | 7.124 lm | 3000 K | Ra >70 |
24 LED | 52,0 W | 700 mA | 6.542 lm | 3000 K | Ra >70 |
16 LED | 26,0 W | 500 mA | 3.257 lm | 3000 K | Ra >70 |
24 LED | 27,0 W | 350 mA | 3.557 lm | 3000 K | Ra >70 |
8 LED | 10,0 W | 350 mA | 1.187 lm | 3000 K | Ra >70 |
32 LED | 35,0 W | 350 mA | 4.749 lm | 3000 K | Ra >70 |
32 LED | 49,0 W | 500 mA | 6.514 lm | 3000 K | Ra >70 |
48 LED | 73,0 W | 500 mA | 9.771 lm | 3000 K | Ra >70 |
24 LED | 38,0 W | 500 mA | 4.888 lm | 3000 K | Ra >70 |
12 LED | 15,0 W | 350 mA | 1.779 lm | 3000 K | Ra >70 |
8 LED | 19,0 W | 700 mA | 2.181 lm | 3000 K | Ra >70 |
16 LED | 36,0 W | 700 mA | 4.361 lm | 3000 K | Ra >70 |
16 LED | 19,0 W | 350 mA | 2.375 lm | 3000 K | Ra >70 |
Allgemeine Spezifikationen
Abdeckung:- Planes Einscheibensicherheitsglas
Versionen:
- RETROFIT Elegance bestehend aus:
- MODUL EVO2
- Trägerplatte Elegance:
- max. Breite 273 mm, Höhe 112 mm im Leuchteninnenraum

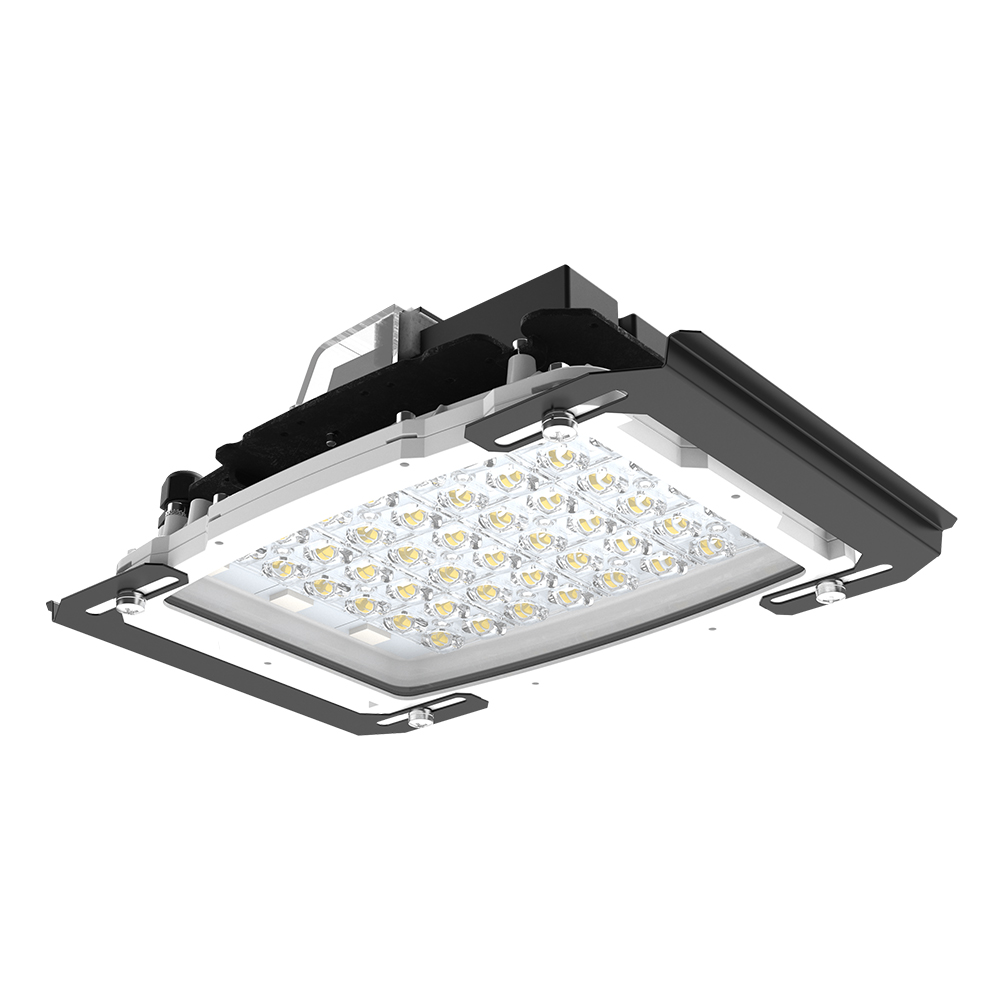

- Länge einstellbar von 280 mm bis 455 mm - RETROFIT Essential bestehend aus:
- MODUL EVO2
- Trägerplatte Essential:
- max. Breite 210 mm, Höhe 118 mm im Leuchteninnenraum
- Länge einstellbar von 280 mm bis 380 mm
Optik:
- Verfügbar mit asymmetrischer Lichtverteilung; entwickelt für die normgerechte Ausleuchtung von Straßen, Wegen und Plätzen gemäß DIN-EN 13201.
- Folgende Optiken können hierfür eingesetzt werden: ASY10, ASY11, ASY12, ASY13, ASY14, ASY17, ASY26, ASY27, CIR06, PC02 45G, PC02 45D, SYM02
Elektrische Spezifikationen
LED-Technik:- 8 bis 48 LEDs (MODUL EVO2)
- Hochwertige LED-Module mit hocheffzienten High-Power-LEDs
- Aluminium-Kern-Leiterplatte für optimales Wärmemanagement
- LED-Modulrahmen, um Streuverluste auf ein Minimum zu reduzieren
Überwachung:
- Thermische Überwachung im Betriebsgerät
Überspannungsschutz:
- Integriert; Stoßspannungsfestigkeit von 6kV (L-N), 10kV (L/N-Erde)
Zusätzliche Spezifikationen
Gehäuse:- Gehäuse aus Aluminium, lackiert in Verkehrsweiß RAL 9016. Blende und Längeneinstellung aus Edelstahl. Standardfarbe Sichteile: Schwarz RAL 9005
Lichtregelung:
- Integriertes intelligentes Vorschaltgerät (Programmierbar, automatische Absenkung über Steuerphase oder Astro Funktion, Konstantlichtstromnachführung, Dimmung durch Spannungsänderung, DALI oder mit Zhaga und D4i Zertifiziertem EVG)
