GRIFF
Mastauf- und Ansatzleuchte

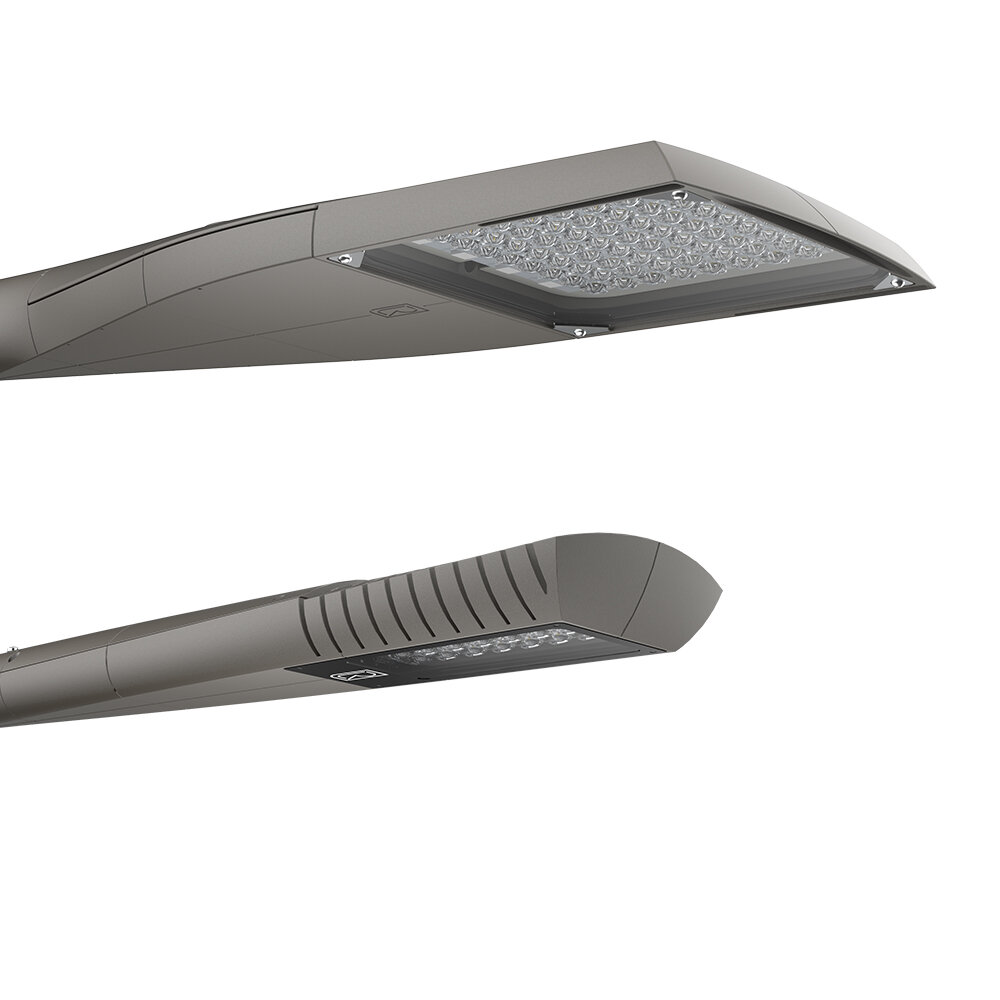

Die Leuchte GRIFF ist für die klassische Straßenbeleuchtung bestimmt. Sie ist in den zwei Größen erhältlich: S und L. Die Leuchte hat eine verlängerte Trapezform mit Lamellen auf der Oberseite. Das Modell ist vollständig aus Aluminium gefertigt, die LED-Einheit ist durch ein mit Siebdruck versehenes Glas geschützt. GRIFF enthält je nach Größe 8 bis 64 LEDs und überzeugt mit einer breiten Palette an Farbtemperaturen und Photometrie. Dadurch können die Beleuchtungsanforderungen jedes Projekts präzise erfüllt und geltende Vorschriften gegen Lichtverschmutzung eingehalten werden. Die in das Leuchtengehäuse integrierten Lamellen sorgen für ein optimales Wärmemanagement. Die Leuchte ist vollständig nach IP66 geschützt und kann an einer Wand, einem Mast, einem Ausleger oder auch an der Spitze eines Mastes befestigt werden. GRIFF ist mit einer oder zwei Leuchten erhältlich.Leistung
10 W – 136 W
Lichtstrom
1.187 lm – 17.445 lm
Lichtfarbe
3.000 K
Schutzart
I, II
| Anzahl Boards | Leistung | Strom | Lichtstrom | Farbtemp. | CRI |
|---|---|---|---|---|---|
| 32 LED | 35,0 W | 350 mA | 4.749 lm | 3000 K | Ra >70 |
| 48 LED | 103,0 W | 700 mA | 13.084 lm | 3000 K | Ra >70 |
| 12 LED | 20,0 W | 500 mA | 2.444 lm | 3000 K | Ra >70 |
| 12 LED | 41,0 W | 1.050 mA | 4.574 lm | 3000 K | Ra >70 |
| 8 LED | 14,0 W | 500 mA | 1.626 lm | 3000 K | Ra >70 |
| 8 LED | 28,0 W | 1.050 mA | 3.049 lm | 3000 K | Ra >70 |
| 16 LED | 26,0 W | 500 mA | 3.257 lm | 3000 K | Ra >70 |
| 32 LED | 69,0 W | 700 mA | 8.723 lm | 3000 K | Ra >70 |
| 24 LED | 79,0 W | 1.050 mA | 9.148 lm | 3000 K | Ra >70 |
| 24 LED | 27,0 W | 350 mA | 3.557 lm | 3000 K | Ra >70 |
| 48 LED | 51,0 W | 350 mA | 7.124 lm | 3000 K | Ra >70 |
| 32 LED | 49,0 W | 500 mA | 6.514 lm | 3000 K | Ra >70 |
| 32 LED | 69,0 W | 700 mA | 8.723 lm | 3000 K | Ra >70 |
| 64 LED | 96,0 W | 500 mA | 1.028 lm | 3000 K | Ra >70 |
| 16 LED | 53,0 W | 1.050 mA | 6.098 lm | 3000 K | Ra >70 |
| 24 LED | 38,0 W | 500 mA | 4.888 lm | 3000 K | Ra >70 |
| 48 LED | 73,0 W | 500 mA | 9.771 lm | 3000 K | Ra >70 |
| 24 LED | 52,0 W | 700 mA | 6.542 lm | 3000 K | Ra >70 |
| 32 LED | 35,0 W | 350 mA | 4.749 lm | 3000 K | Ra >70 |
| 64 LED | 136,0 W | 700 mA | 17.445 lm | 3000 K | Ra >70 |
| 16 LED | 19,0 W | 350 mA | 2.375 lm | 3000 K | Ra >70 |
| 8 LED | 19,0 W | 700 mA | 2.181 lm | 3000 K | Ra >70 |
| 16 LED | 36,0 W | 700 mA | 4.361 lm | 3000 K | Ra >70 |
| 32 LED | 49,0 W | 500 mA | 6.514 lm | 3000 K | Ra >70 |
| 64 LED | 68,0 W | 350 mA | 9.499 lm | 3000 K | Ra >70 |
| 12 LED | 27,0 W | 700 mA | 3.271 lm | 3000 K | Ra >70 |
| 8 LED | 10,0 W | 350 mA | 1.187 lm | 3000 K | Ra >70 |
| 12 LED | 15,0 W | 350 mA | 1.779 lm | 3000 K | Ra >70 |
Allgemeine Spezifikationen
Abdeckung:- Planes Einscheibensicherheitsglas
- Stoßfestigkeit:
GRIFF S: IK08
GRIFF L: IK09
Optik:
- Verfügbar mit asymmetrischer Lichtverteilung; entwickelt für die normgerechte Ausleuchtung von Straßen, Wegen und Plätzen gemäß DIN-EN 13201.
- Folgende Optiken können hierfür eingesetzt werden: ASY10, ASY11, ASY12, ASY13, ASY14, ASY17, ASY26, ASY27, CIR06, PC02 45G, PC02 45D, SYM02
Elektrische Spezifikationen
LED-Technik:- 8 bis 64 LEDs
- Hochwertige LED-Module mit hocheffzienten High-Power-LEDs
- Aluminium-Kern-Leiterplatte für optimales Wärmemanagement
- LED-Modulrahmen, um Streuverluste auf ein Minimum zu reduzieren
Überwachung:
- Thermische Überwachung im Betriebsgerät
Überspannungsschutz:
- Integriert; Stoßspannungsfestigkeit von 6kV (L-N), 10kV (L/N-Erde)
Zusätzliche Spezifikationen
Gehäuse:- Gehäuse aus Aluminiumdruckguss, lackiert. Standardfarbe: Lichtgrau RAL 7035

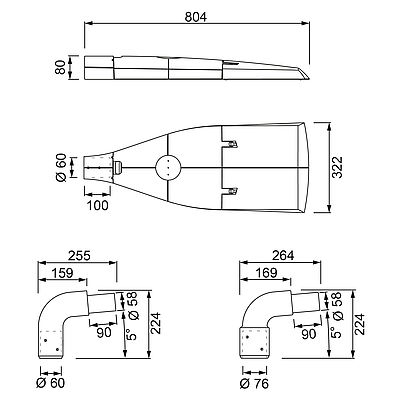

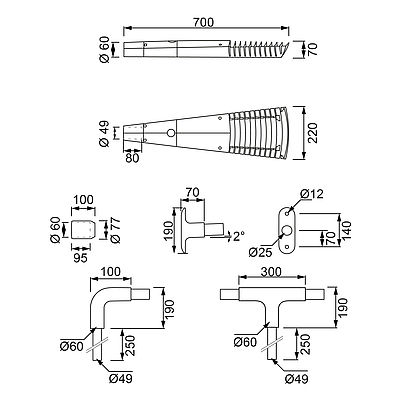

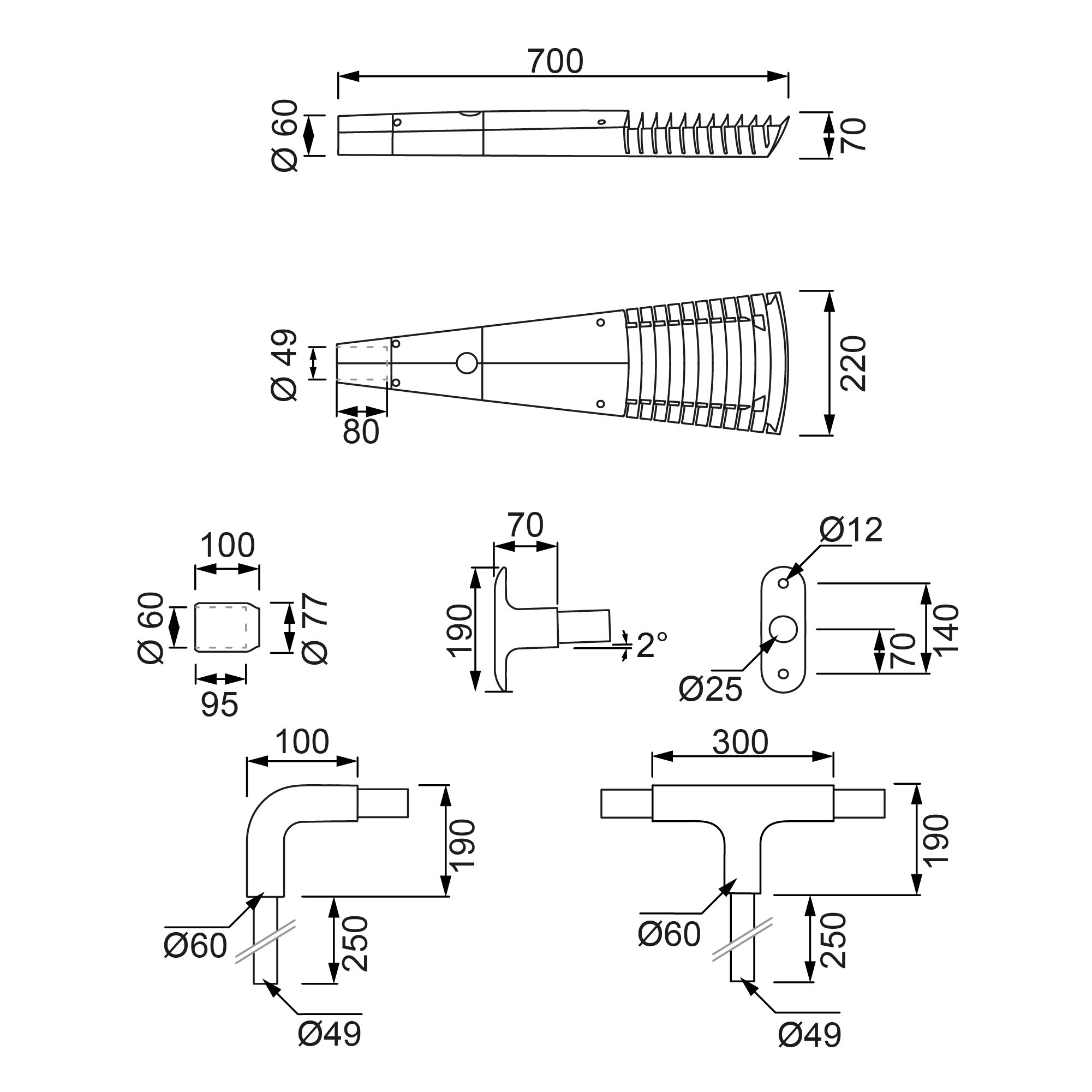

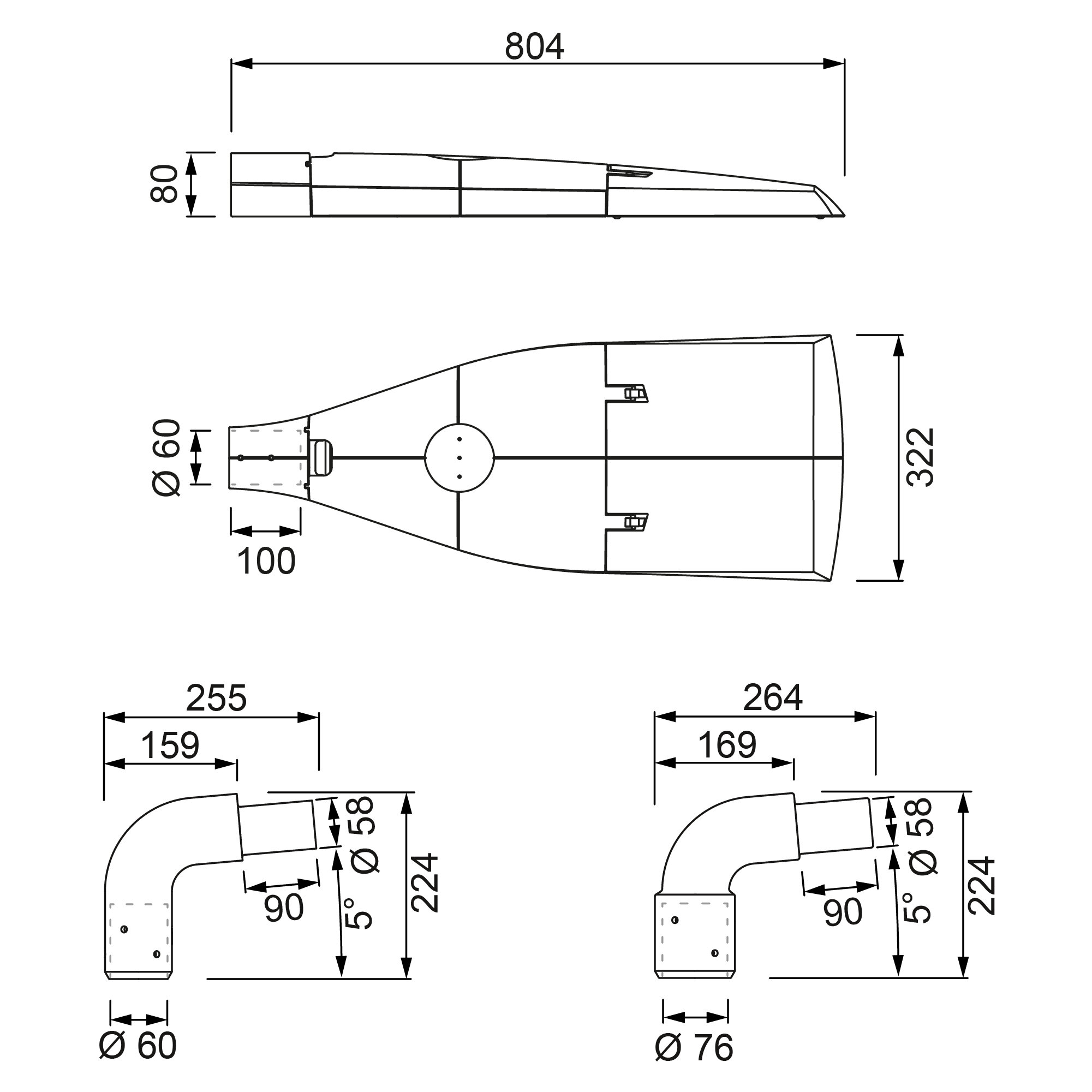

- Ansatzmontage Ø 60 mm (Ø 34, 42, 48 mm auf Anfrage)
- Aufsatzmontage Ø 60 mm (Ø 76 mm auf Anfrage)
- Adapter für Wandmontage verfügbar
Lichtregelung:
- Integriertes intelligentes Vorschaltgerät (Programmierbar, automatische Absenkung über Steuerphase oder Astro Funktion, Konstantlichtstromnachführung, Dimmung durch Spannungsänderung, DALI oder mit Zhaga und D4i Zertifiziertem EVG)
