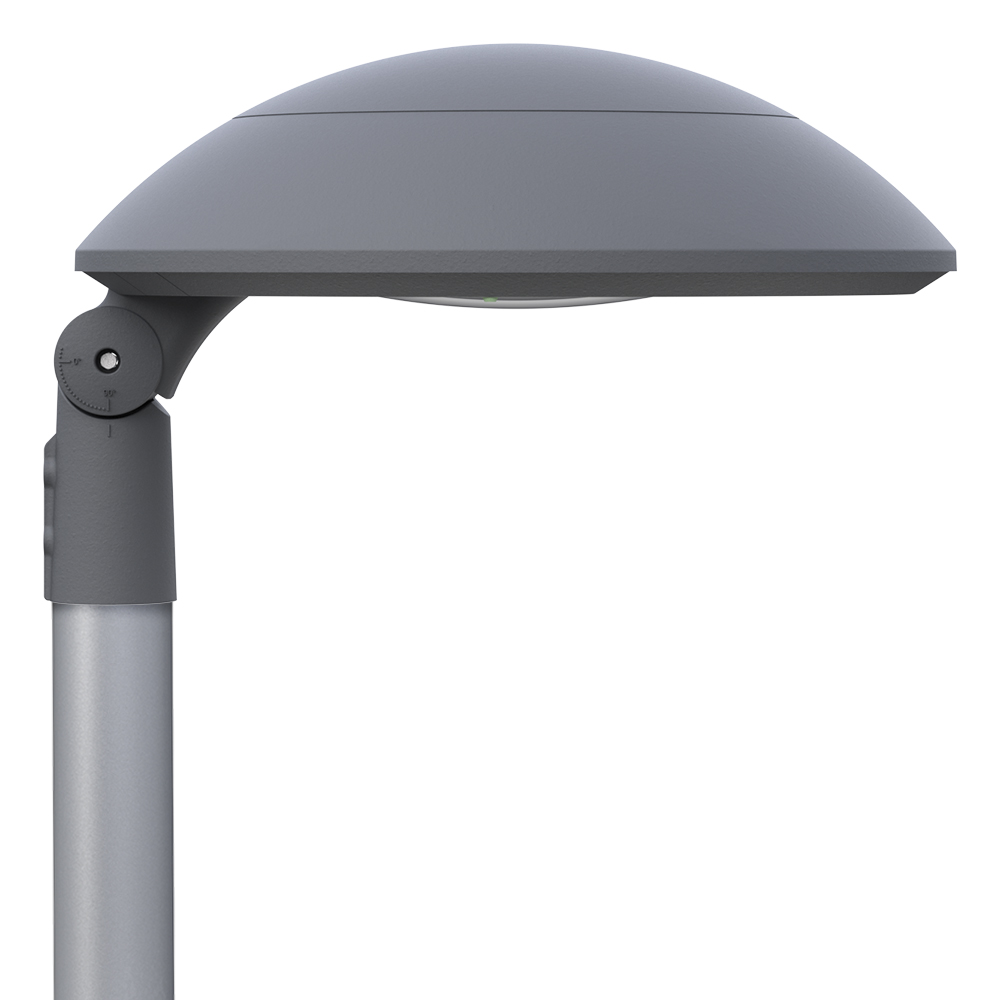

V3220 Mastauf- und Ansatzleuchte

V3220

Mastauf- und Ansatzleuchte

Dekorative Leuchtenfamilie in 2 Größen für ganzheitliche Beleuchtungskonzepte

Große Ausführung mit fünf Halterungsvarianten für eine einheitliche Anmutung über alle Einsatzsituationen

Leuchtenfamilie mit dekorativer Designsprache

Kompaktes Gehäusedesign für kräfteschonende Montage

Einfache Wartung über separat entnehmbaren EVG-Geräteträger)

Anzahl Boards	Leistung	Strom	Lichtstrom	Farbtemp.	CRI
3x LEPL 2x6	53,0 W	1.050 mA	7.020 lm	4000 K	R_a>70
3x LEPL 2x6	49,0 W	950 mA	6.548 lm	4000 K	R_a>70
3x LEPL 2x6	14,0 W	250 mA	1.970 lm	4000 K	R_a>70
3x LEPL 2x6	28,0 W	550 mA	4.037 lm	4000 K	R_a>70
3x LEPL 2x6	44,0 W	850 mA	5.948 lm	4000 K	R_a>70
3x LEPL 2x6	23,0 W	450 mA	3.399 lm	4000 K	R_a>70
3x LEPL 2x6	21,0 W	400 mA	3.044 lm	4000 K	R_a>70
3x LEPL 2x6	51,0 W	1.000 mA	6.784 lm	4000 K	R_a>70
3x LEPL 2x6	46,0 W	900 mA	6.189 lm	4000 K	R_a>70
3x LEPL 2x6	26,0 W	500 mA	3.694 lm	4000 K	R_a>70
3x LEPL 2x6	11,0 W	200 mA	1.593 lm	4000 K	R_a>70
3x LEPL 2x6	16,0 W	300 mA	2.316 lm	4000 K	R_a>70
3x LEPL 2x6	36,0 W	700 mA	4.924 lm	4000 K	R_a>70
3x LEPL 2x6	39,0 W	750 mA	5.314 lm	4000 K	R_a>70
3x LEPL 2x6	41,0 W	800 mA	5.571 lm	4000 K	R_a>70
3x LEPL 2x6	31,0 W	600 mA	4.333 lm	4000 K	R_a>70
3x LEPL 2x6	34,0 W	650 mA	4.678 lm	4000 K	R_a>70
3x LEPL 2x6	18,0 W	350 mA	2.659 lm	4000 K	R_a>70

Anzahl Boards

Leistung

Strom

Lichtstrom

Farbtemp.

CRI

3x LEPL 2x6

53,0 W

1.050 mA

7.020 lm

4000 K

R_a>70

3x LEPL 2x6

49,0 W

950 mA

6.548 lm

4000 K

R_a>70

3x LEPL 2x6

14,0 W

250 mA

1.970 lm

4000 K

R_a>70

3x LEPL 2x6

28,0 W

550 mA

4.037 lm

4000 K

R_a>70

3x LEPL 2x6

44,0 W

850 mA

5.948 lm

4000 K

R_a>70

3x LEPL 2x6

23,0 W

450 mA

3.399 lm

4000 K

R_a>70

3x LEPL 2x6

21,0 W

400 mA

3.044 lm

4000 K

R_a>70

3x LEPL 2x6

51,0 W

1.000 mA

6.784 lm

4000 K

R_a>70

3x LEPL 2x6

46,0 W

900 mA

6.189 lm

4000 K

R_a>70

3x LEPL 2x6

26,0 W

500 mA

3.694 lm

4000 K

R_a>70

3x LEPL 2x6

11,0 W

200 mA

1.593 lm

4000 K

R_a>70

3x LEPL 2x6

16,0 W

300 mA

2.316 lm

4000 K

R_a>70

3x LEPL 2x6

36,0 W

700 mA

4.924 lm

4000 K

R_a>70

3x LEPL 2x6

39,0 W

750 mA

5.314 lm

4000 K

R_a>70

3x LEPL 2x6

41,0 W

800 mA

5.571 lm

4000 K

R_a>70

3x LEPL 2x6

31,0 W

600 mA

4.333 lm

4000 K

R_a>70

3x LEPL 2x6

34,0 W

650 mA

4.678 lm

4000 K

R_a>70

3x LEPL 2x6

18,0 W

350 mA

2.659 lm

4000 K

R_a>70

Allgemeine Spezifikationen

Abdeckung:

Planes Einscheibensicherheitsglas, Teilbedruckung auf Innenseite in grau

Wartung:

Werkzeuglose Öffnung des Gehäuses
EVG auf separatem Elektronikträger, werkzeugarm entnehmbar

Optik:

Linsenoptiken aus PMMA in Multi-Layer-Technologie mit verschiedenen Charakteristiken für normgerechte Ausleuchtung

Elektrische Spezifikationen

LED-Technik:

LED-Anzahl: je nach Leistung drei bis vier hochwertige, Zhaga-kompatible LED-Module mit je 2x6 LED
Hocheffziente High-Power-LEDs
Aluminium-Kern-Leiterplatte für optimales Wärmemanagement
Integrierte, elektronisch geregelte Temperaturüberwachung im Betriebsgerät
LED-Modulrahmen, um Streuverluste auf ein Minimum zu reduzieren

Überspannungsschutz:

Integriert; Stoßspannungsfestigkeit von 6kV (DM, L-N), 10kV (CM, L/N-Erde)

Zusätzliche Spezifikationen

Gehäuse:

Pulverbeschichtet, Aluminium-Druckguss
Anstellwinkel in 5° Schritten verstellbar

Lichtregelung:

Konstantlichtstromregelung (CLM)
autarke Leistungsreduzierung für den Betrieb in Netzen ohne Steuerleitung (LRA)
Digitale Kommunikation mit DALI
Optional: Funkgesteuertes Lichtmanagementsystem (LMS)

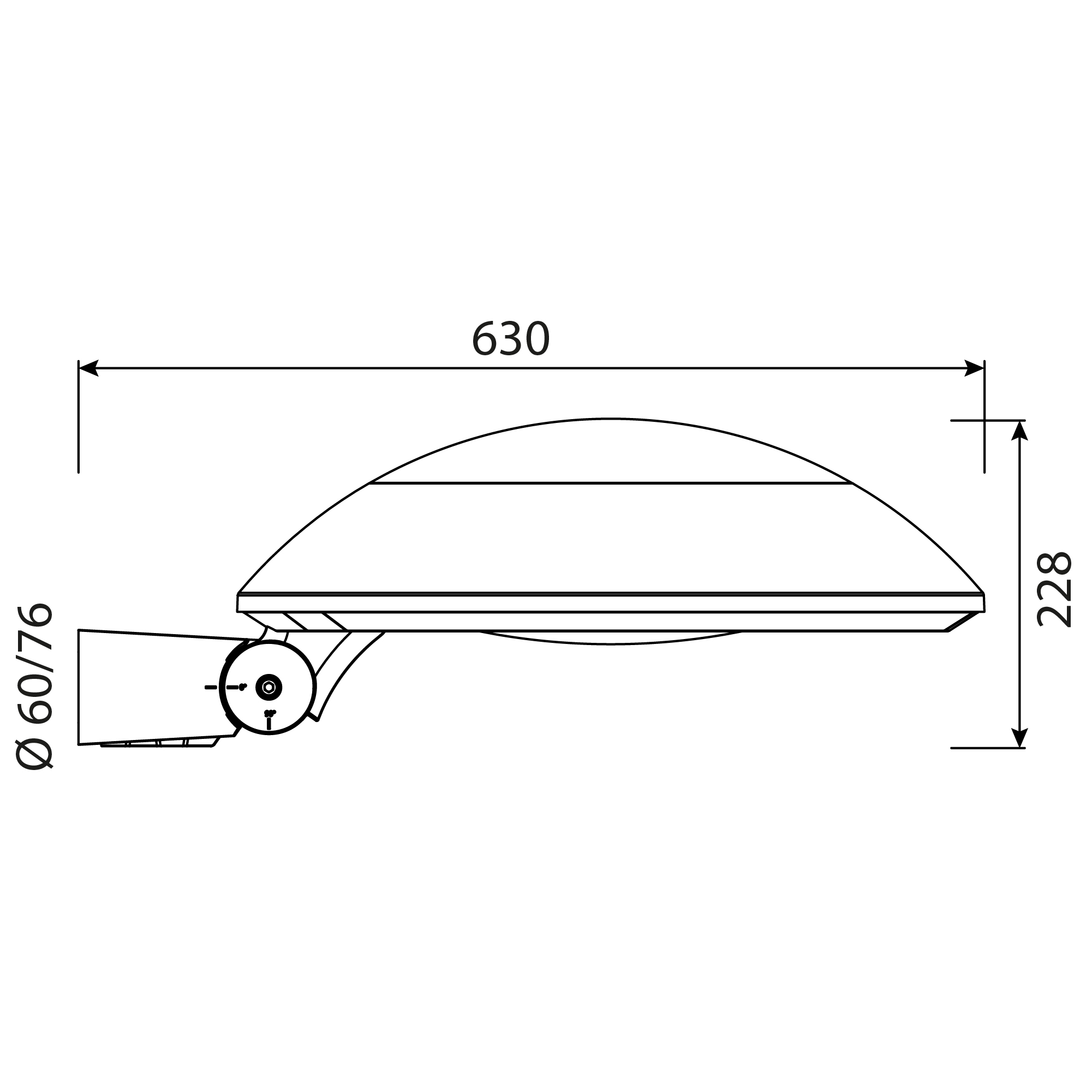

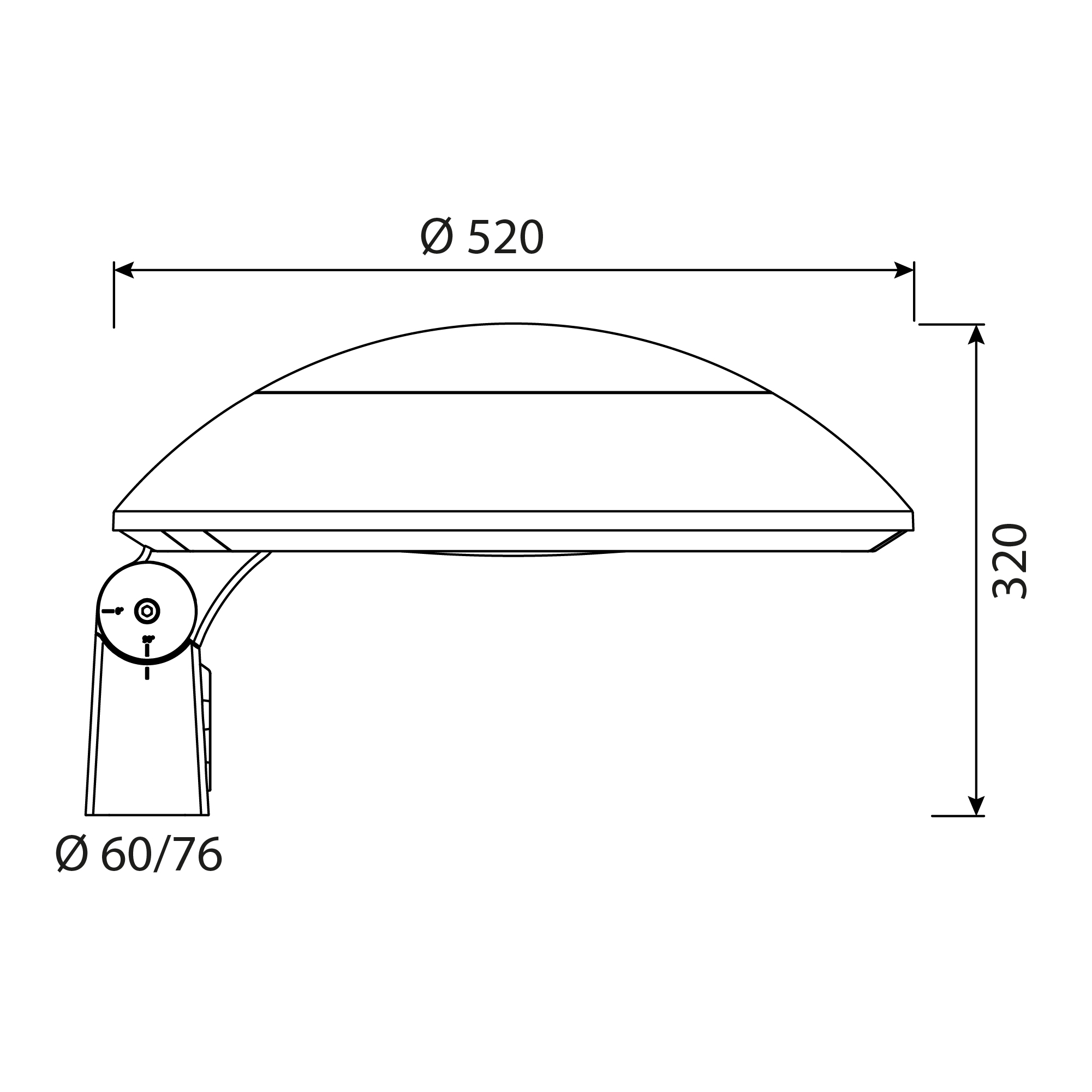

Produktbilder Massgrafik Datenblatt Lichttechnik
