V308X

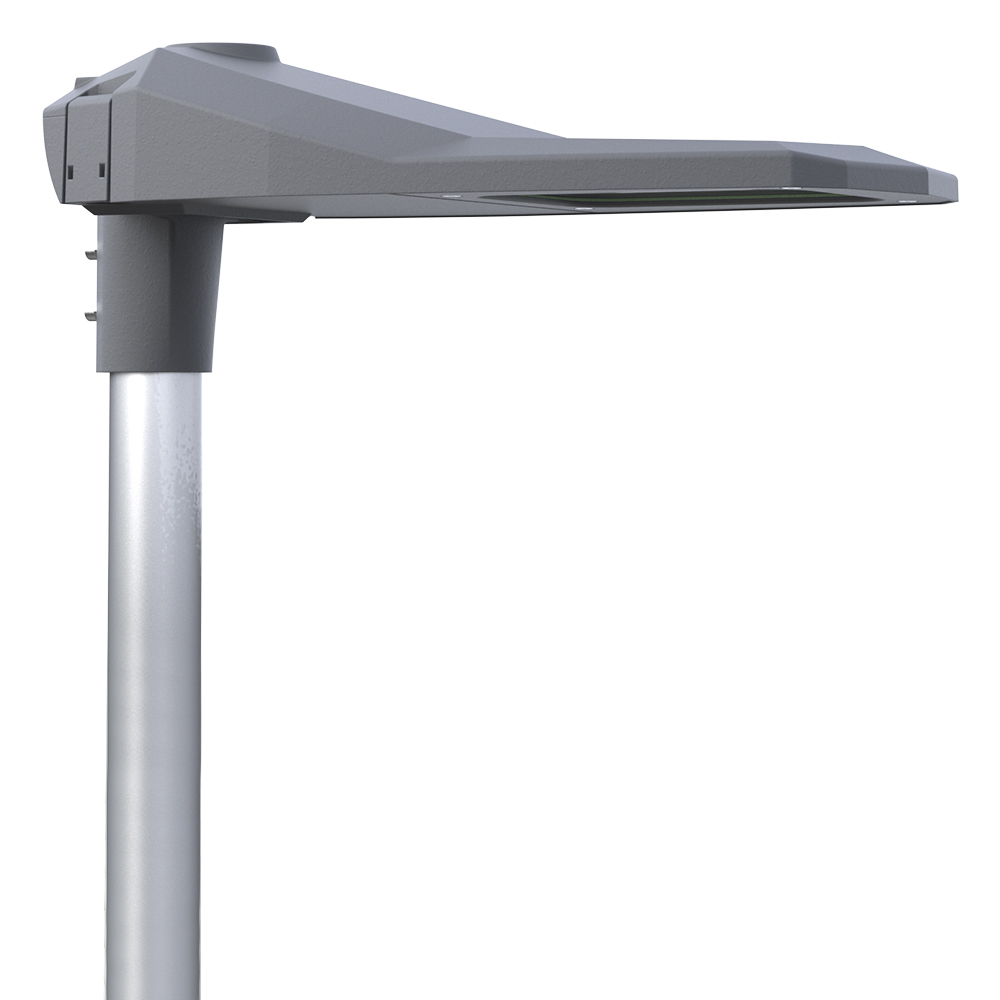

Mastauf- und Ansatzleuchte
- Leuchtenfamilie mit vier Baugrößen für eine einheitliche Anmutung über alle Einsatzsituationen
- Einfache Wartung über werkzeuglose Schnellverschlüsse, arretierbare Abdeckung mit Trennstecker und separat entnehmbaren Elektroträger
- Sehr leichtes Gehäuse für kräfteschonende Ein-Mann-Montage
- Zopfaufnahme für universelle Aufsatz- und Ansatzmontage
Leistung
11 W – 278 W
Lichtstrom
1.518 lm – 37.520 lm
Lichtfarbe
3000 K / 4000 K
Schutzart
IP66
| Anzahl Boards | Leistung | Strom | Lichtstrom | Farbtemp. | CRI |
|---|---|---|---|---|---|
| V3081 | 35,0 W | 350 mA | 5.065 lm | 4000K | Ra >70 |
| V3080 | 36,0 W | 700 mA | 4.690 lm | 4000K | Ra >70 |
| V3082 | 107,0 W | 550 mA | 15.384 lm | 4000K | Ra >70 |
| V3083 | 278,0 W | 700 mA | 37.520 lm | 4000K | Ra >70 |
| V3083 | 78,0 W | 200 mA | 12.140 lm | 4000K | Ra >70 |
| V3083 | 256,0 W | 650 mA | 35.644 lm | 4000K | Ra >70 |
| V3083 | 235,0 W | 600 mA | 33.016 lm | 4000K | Ra >70 |
| V3083 | 115,0 W | 300 mA | 17.636 lm | 4000K | Ra >70 |
| V3083 | 194,0 W | 500 mA | 28.140 lm | 4000K | Ra >70 |
| V3083 | 214,0 W | 550 mA | 30.768 lm | 4000K | Ra >70 |
| V3083 | 173,0 W | 450 mA | 25.888 lm | 4000K | Ra >70 |
| V3083 | 96,0 W | 250 mA | 15.008 lm | 4000K | Ra >70 |
| V3080 | 26,0 W | 500 mA | 3.518 lm | 4000K | Ra >70 |
| V3080 | 28,0 W | 550 mA | 3.846 lm | 4000K | Ra >70 |
| V3080 | 23,0 W | 450 mA | 3.236 lm | 4000K | Ra >70 |
| V3080 | 14,0 W | 250 mA | 1.876 lm | 4000K | Ra >70 |
| V3080 | 34,0 W | 650 mA | 4.456 lm | 4000K | Ra >70 |
| V3080 | 31,0 W | 600 mA | 4.127 lm | 4000K | Ra >70 |
| V3080 | 18,0 W | 350 mA | 2.532 lm | 4000K | Ra >70 |
| V3080 | 11,0 W | 200 mA | 1.518 lm | 4000K | Ra >70 |
| V3082 | 97,0 W | 500 mA | 14.070 lm | 4000K | Ra >70 |
| V3082 | 67,0 W | 350 mA | 10.130 lm | 4000K | Ra >70 |
| V3082 | 39,0 W | 200 mA | 6.070 lm | 4000K | Ra >70 |
| V3082 | 77,0 W | 400 mA | 11.594 lm | 4000K | Ra >70 |
| V3082 | 139,0 W | 700 mA | 18.760 lm | 4000K | Ra >70 |
| V3082 | 48,0 W | 250 mA | 7.504 lm | 4000K | Ra >70 |
| V3082 | 128,0 W | 650 mA | 17.822 lm | 4000K | Ra >70 |
| V3082 | 58,0 W | 300 mA | 8.818 lm | 4000K | Ra >70 |
| V3082 | 117,0 W | 600 mA | 16.508 lm | 4000K | Ra >70 |
| V3082 | 87,0 W | 450 mA | 12.944 lm | 4000K | Ra >70 |
| V3081 | 30,0 W | 300 mA | 4.409 lm | 4000K | Ra >70 |
| V3080 | 21,0 W | 400 mA | 2.898 lm | 4000K | Ra >70 |
| V3080 | 16,0 W | 300 mA | 2.204 lm | 4000K | Ra >70 |
| V3083 | 153,0 W | 400 mA | 23.188 lm | 4000K | Ra >70 |
| V3083 | 134,0 W | 350 mA | 20.260 lm | 4000K | Ra >70 |
| V3081 | 60,0 W | 600 mA | 8.254 lm | 4000K | Ra >70 |
| V3081 | 50,0 W | 500 mA | 7.035 lm | 4000K | Ra >70 |
| V3081 | 45,0 W | 450 mA | 6.472 lm | 4000K | Ra >70 |
| V3081 | 40,0 W | 400 mA | 5.797 lm | 4000K | Ra >70 |
| V3081 | 55,0 W | 550 mA | 7.692 lm | 4000K | Ra >70 |
| V3081 | 65,0 W | 650 mA | 8.911 lm | 4000K | Ra >70 |
| V3081 | 70,0 W | 700 mA | 9.380 lm | 4000K | Ra >70 |
| V3081 | 21,0 W | 200 mA | 3.035 lm | 4000K | Ra >70 |
| V3081 | 26,0 W | 250 mA | 3.752 lm | 4000K | Ra >70 |
Allgemeine Spezifikationen
Abdeckung:- Planes Einscheibensicherheitsglas, Teilbedruckung auf Innenseite in grau
Wartung:
- Einfaches Öffnen mittels Schnellverschlüssen, zusätzlich EVG auf Geräteträger separat entnehmbar
Optik:
- normgerechte Ausleuchtung von Straßen gemäß DIN-EN 13201, Linsenoptiken aus PMMA in Multi-Layer-Technologie, Optik O1 - Hauptstraßen; O3 - Verkehrsstraßen niedriger Ordnung; O4 - Schmale Straßen, Rad- und Gehwege; O7 - Verkehrs-, Anlieger- und Wohnstraßen
Elektrische Spezifikationen
LED-Technik:- LED-Anzahl: 12 (V3080), 24 (V3081), 48 (V3082), 72 (V3083)
- Hochwertige LED-Module mit hocheffzienten High-Power-LEDs
- Aluminium-Kern-Leiterplatte für optimales Wärmemanagement
- Integrierte, elektronisch geregelte Temperaturüberwachung LED-Modulrahmen, um Streuverluste auf ein Minimum zu reduzieren
Überwachung:
- Thermische Überwachung im Betriebsgerät
Überspannungsschutz:
- Integriert; Stoßspannungsfestigkeit von 6kV (L-N) (10kV bei SKII auf Anfrage), 10kV (L/N-Erde)
Zusätzliche Spezifikationen
Gehäuse:- Pulverbeschichtet, Aluminium-Druckguss
Befestigung:

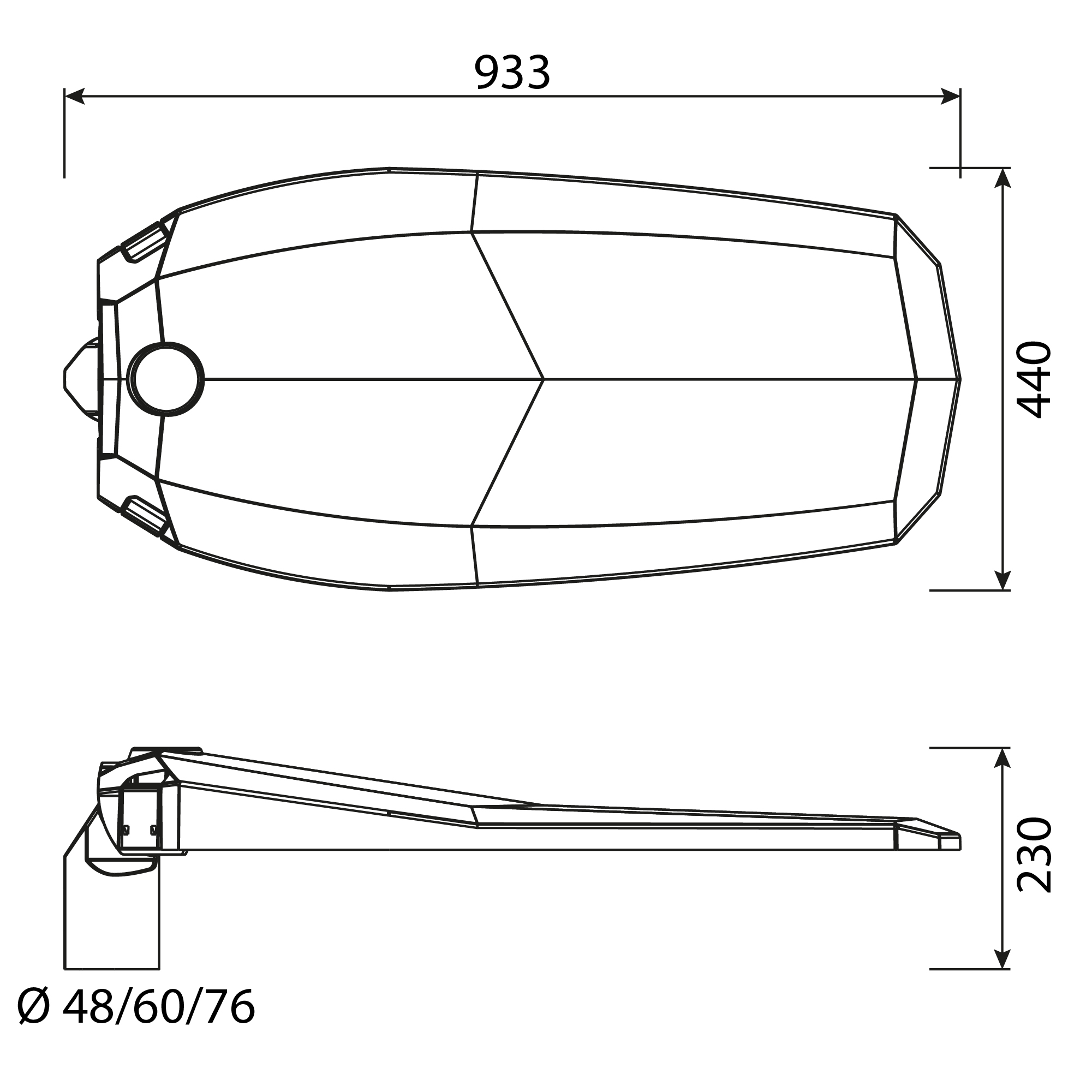

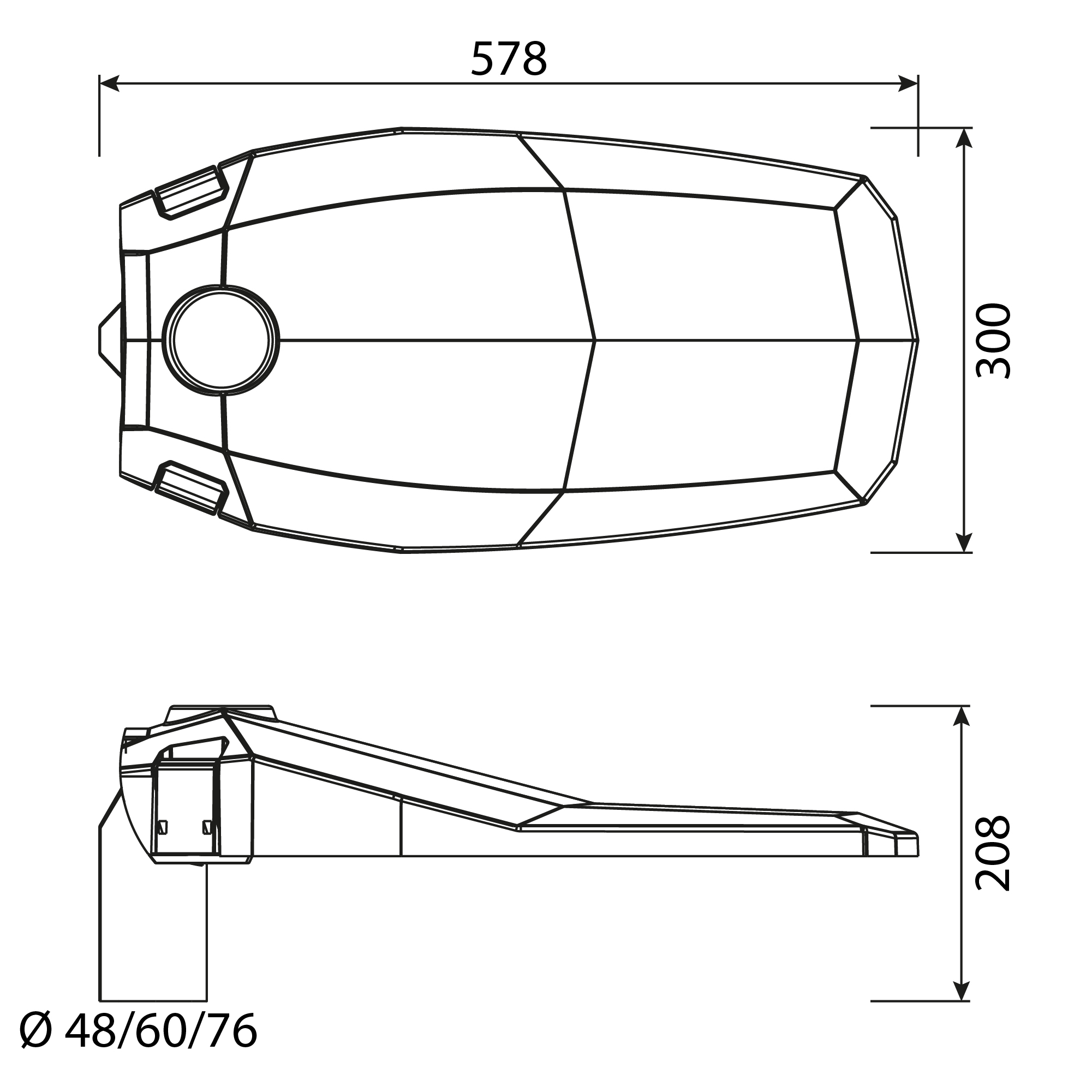

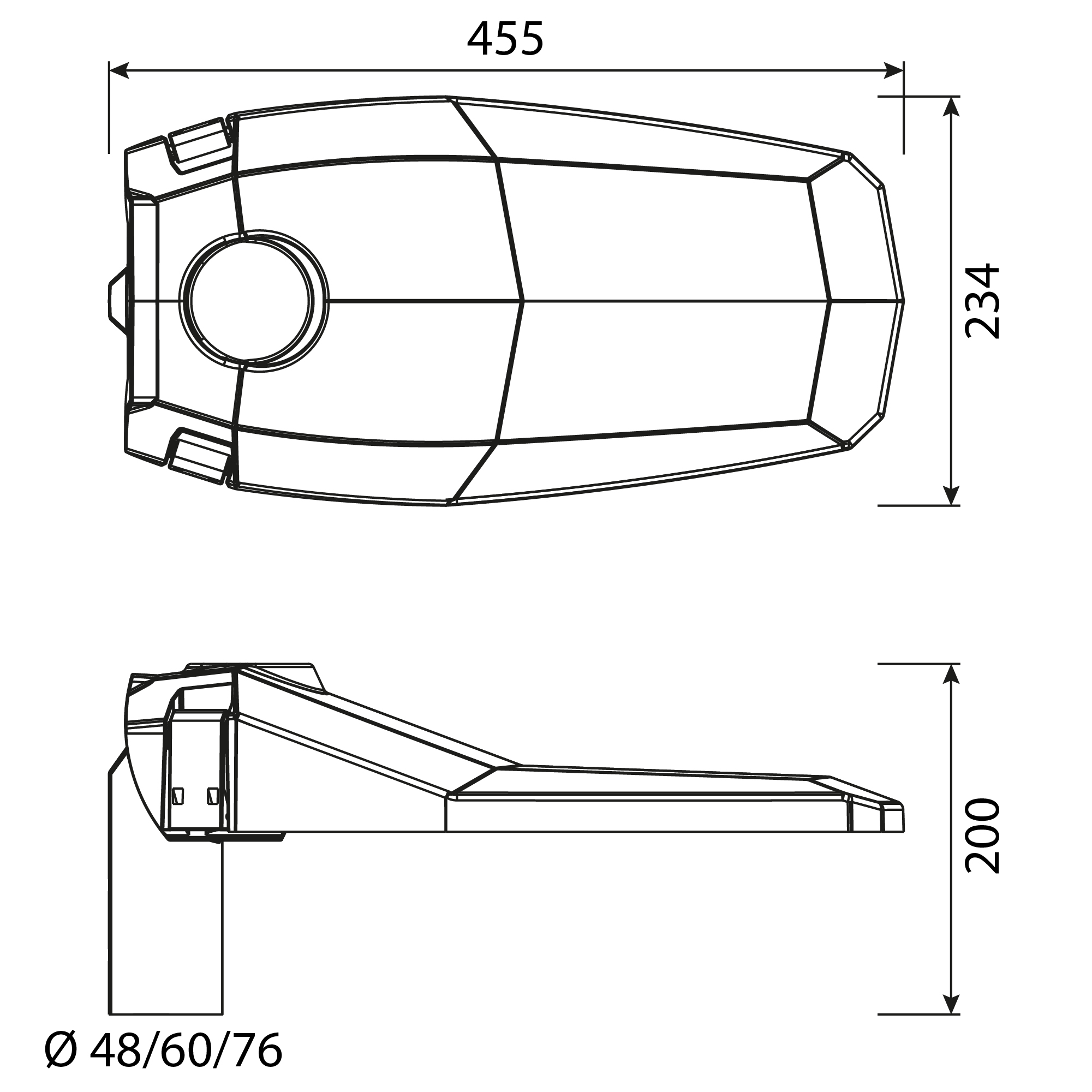

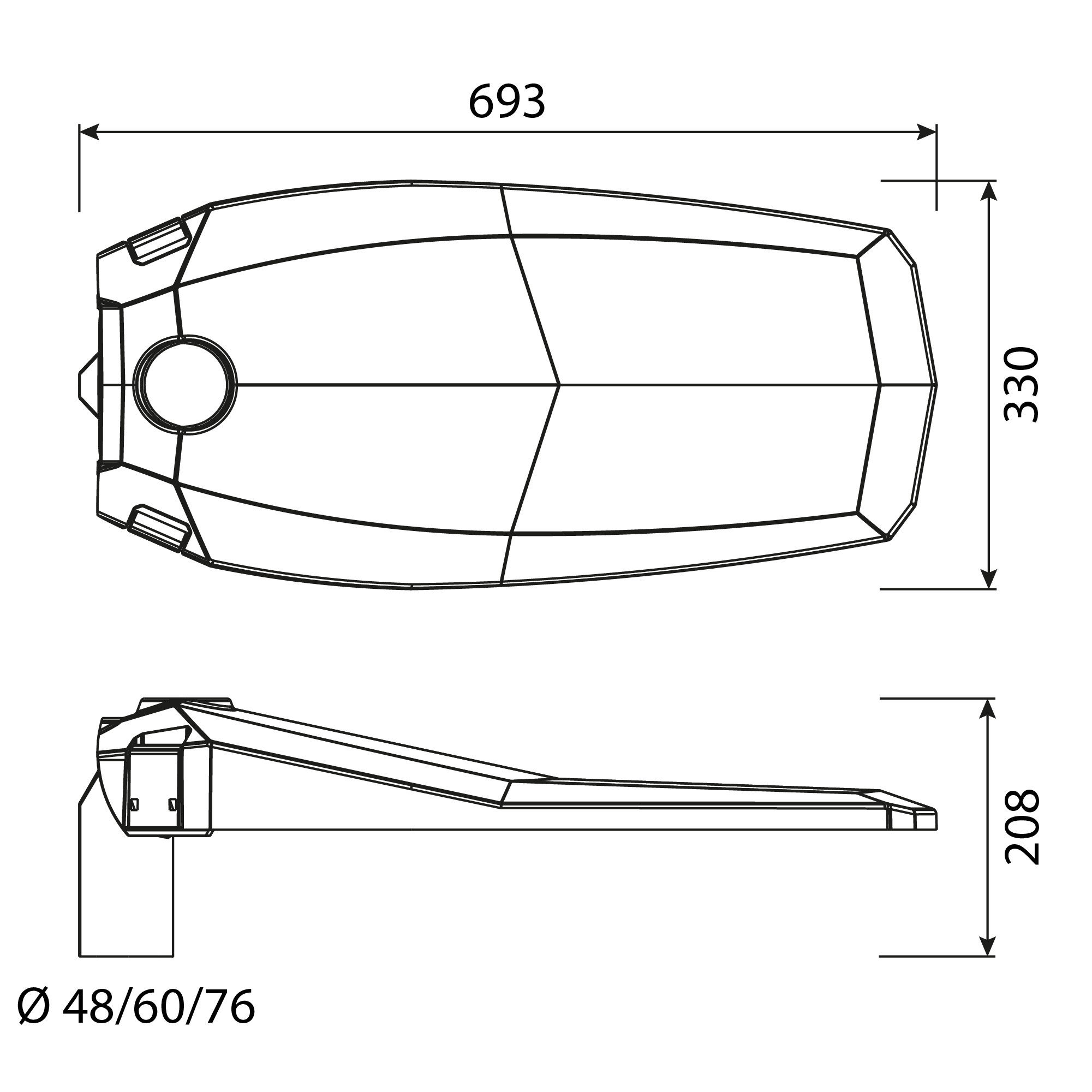

- Zopfaufnahme ø 48 / 60 / 76mm jeweils sowohl für Aufsatz-/Ansatzmontage
Lichtregelung:
- Konstantlichtstromregelung (CLM); autarke Leistungsreduzierung für den Betrieb in Netzen ohne Steuerleitung (LRA); Leistungsreduzierung durch Abschalten einer Steuerleitung (LRT)
- Digitale Kommunikation mit DALI
- Funkgesteuertes Lichtmanagementsystem (LMS) mit Monitoring, Fehlermeldung, Bewegungssteuerung und weiteren Features
