V3610

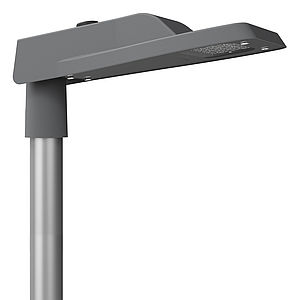

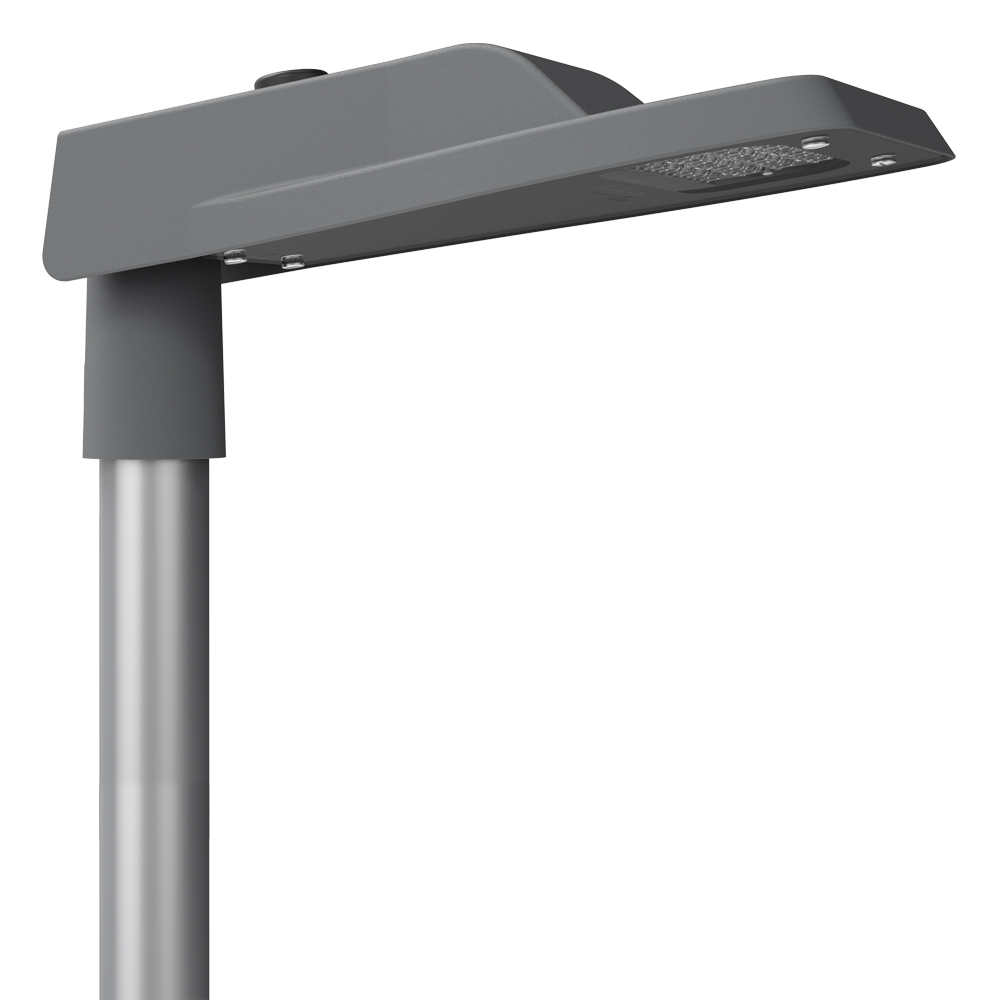

Mastauf- und Ansatzleuchte

  • Alle Komponenten sind auf eine sehr lange Lebensdauer von 100.000 Std. ausgelegt
  • Glattes und flaches Aluminiumgehäuse fungiert als Kühlkörper – ohne schmutzanfällige Kühlrippen
  • Universelle und schnelle Montage
  • Keine Lichtverschmutzung durch gerichtetes Licht
  • 6 Neigungsstufen, in 5° Schritten verstellbar

Leistung
6 W – 54 W

Lichtstrom
660 lm – 6230 lm

Lichtfarbe
3000 K / 4000 K

Schutzart
IP66

Anzahl BoardsLeistungStromLichtstromFarbtemp.CRI
1x LED14W500mA1560lm4000KRa >70
3x LED54W700mA6230lm4000KRa >70
3x LED27W350mA3400lm4000KRa >70
1x LED18W600mA1850lm4000KRa >70
1x LED8W300mA950lm4000KRa >70
1x LED6W200mA660lm4000KRa >70
2x LED27W500mA3150lm4000KRa >70
3x LED32W400mA3870lm4000KRa >70
2x LED12W200mA1360lm4000KRa >70
1x LED20W700mA2150lm4000KRa >70
2x LED32W600mA3730lm4000KRa >70
2x LED37W700mA4365lm4000KRa >70
2x LED19W350mA2290lm4000KRa >70
3x LED39W500mA4670lm4000KRa >70
3x LED25W300mA2960lm4000KRa >70
3x LED18W200mA2050lm4000KRa >70
3x LED50W600mA5490m4000KRa >70
1x LED12W400mA1240lm4000KRa >70
2x LED21W400mA3020lm4000KRa >70
1x LED10W350mA1150lm4000KRa >70
2x LED17W300mA2090lm4000KRa >70

Allgemeine Spezifikationen

Abdeckung:

  • Planes Einscheibensicherheitsglas, Teilbedruckung auf Innenseite in schwarz; einfaches öffnen dank Schnellverschluss durch 90° Drehung, Abdeckscheibe in Mastrichtung klappbar

Optik:

  • Normgerechte Ausleuchtung von Straßen gemäß DIN-EN 13201, Linsenoptiken aus PMMA in Multi-Layer-Technologie, Optik O1 - Hauptstraßen; O3 - Verkehrsstraßen niedriger Ordnung; O4 - Schmale Straßen, Rad- und Gehwege; O7 - Verkehrs-, Anlieger- und Wohnstraßen
  • Materialschonende Federbefestigung von Optik und LED
  • Für Optikübersicht bitte Button "Lichttechnik" klicken

Elektrische Spezifikationen

LED-Technik:

  • 8-, 16-, oder 24-LEDs
  • Hochwertige LED-Module mit je 8 hocheffzienten High-Power-LEDs mit bis zu 170 lm/W
  • Aluminium-Kern-Leiterplatte für optimales Wärmemanagement
  • Integrierte, elektronisch geregelte Temperaturüberwachung
  • LED-Modulrahmen, um Streuverluste auf ein Minimum zu reduzieren

Überwachung:

  • Thermische Überwachung von LED-Einheit und Betriebsgerät

Überspannungsschutz:

  • Integriert; Stoßspannungsfestigkeit von 6kV (L-N) und 8kV (L/N-Erde), 10kV auf Anfrage

Zusätzliche Spezifikationen

Gehäuse:

  • Pulverbeschichtet, Aluminium-Druckguss

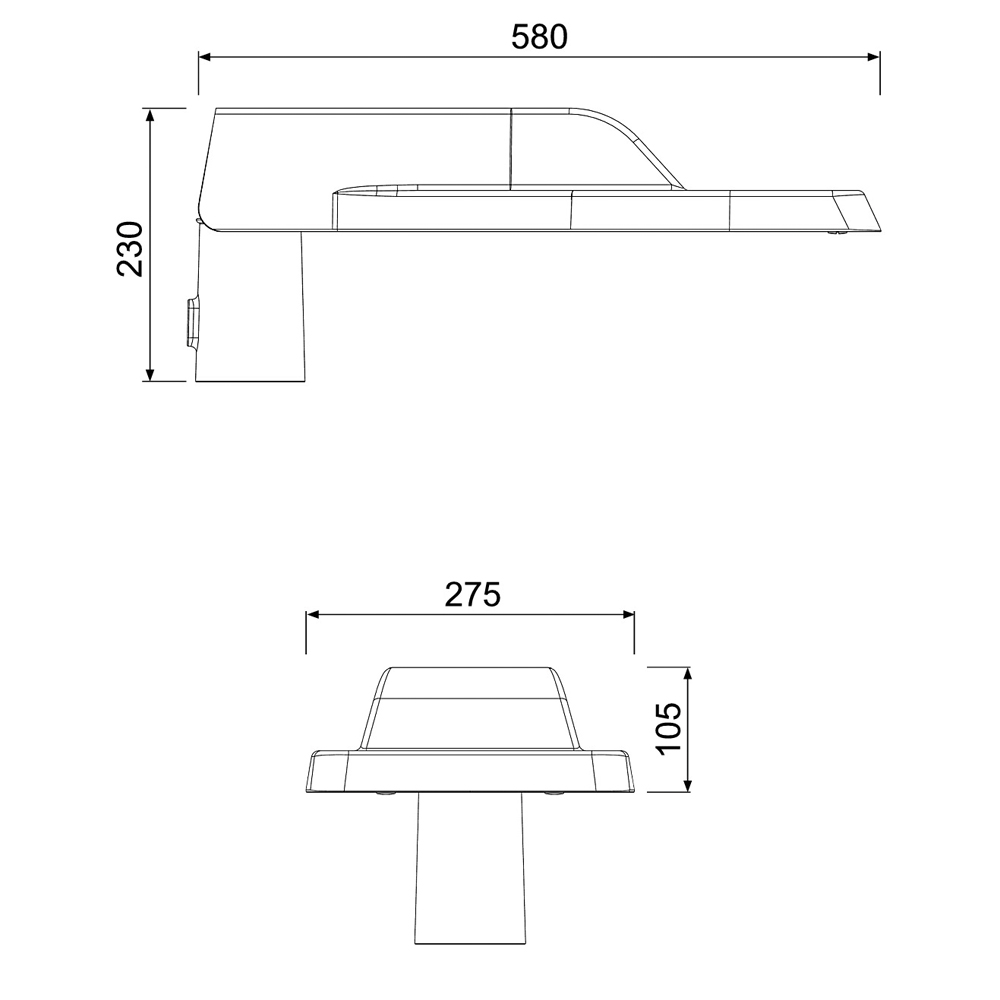

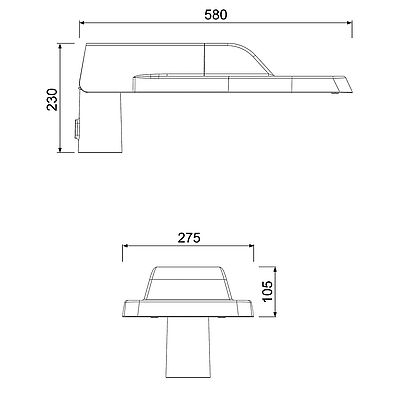

Installation:

  • Aufsatz ø 60-76mm
  • Ansatzleuchte ø 42-60mm

Lichtregelung:

  • Konstantlichtstromregelung (CLM); autarke Leistungsreduzierung für den Betrieb in Netzen ohne Steuerleitung (LRA); Leistungsreduzierung durch Abschalten einer Steuerleitung (LRT)
  • Digitale Kommunikation mit DALI
  • Funkgesteuertes Lichtmanagementsystem (LMS) mit Monitoring, Fehlermeldung, Bewegungssteuerung und weiteren Features
