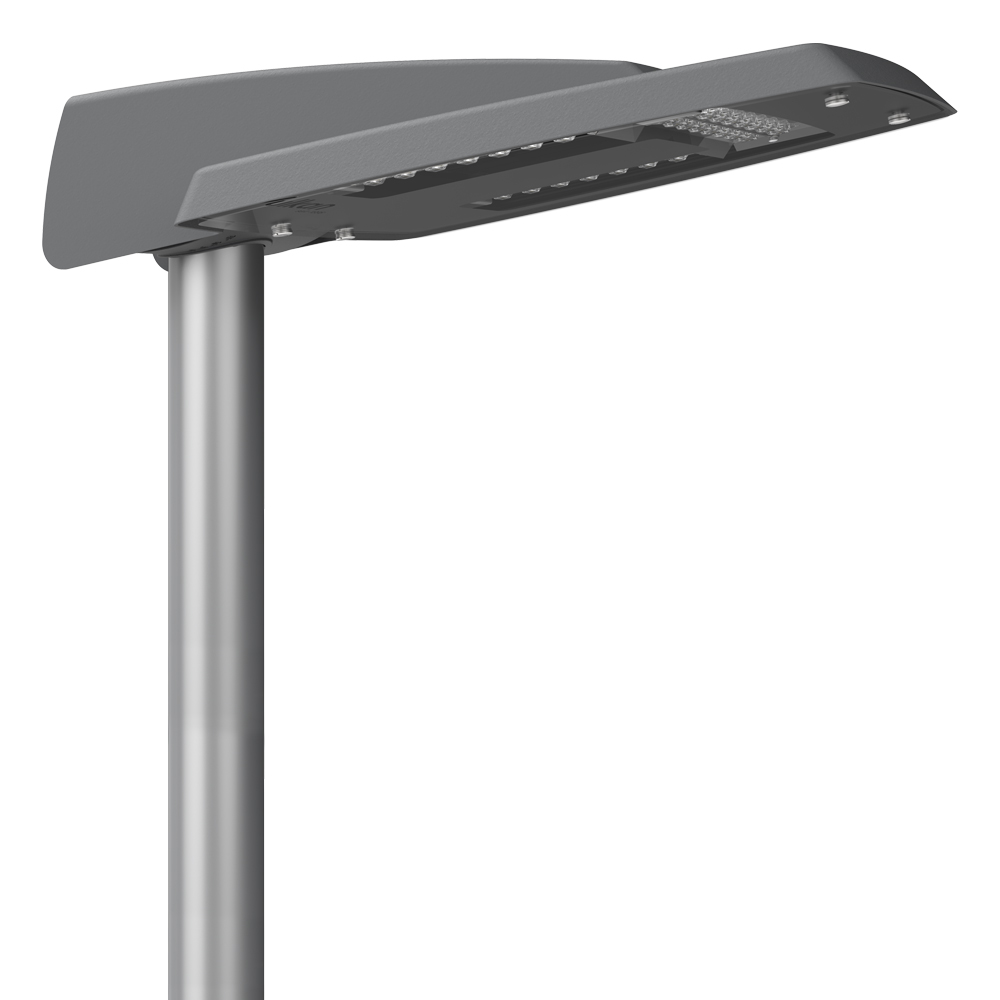

V3630

Mastauf- und Ansatzleuchte

  • Systemeffizienz bis zu 124 lm/W
  • Sehr lange Lebensdauer: 100.000 Std. L80/B10
  • Universelle und schnelle Montage mit nur einer Schraube
  • Flexibilität bei Mastaufsatz- und Ansatzmontage, integrierte Mastklappe
  • Kühlkörper im Gehäuse integriert; für optimales und effizientes Wärmemanagement

Leistung
12 W – 135 W

Lichtstrom
1250 lm – 15400 lm

Lichtfarbe
4000 K, 3000 K

Schutzart
IP66

Details
Anzahl BoardsLeistungStromLichtstromFarbtemp.CRI
2x LED66W700mA7500lm4000KRa >70
1x LED25W500mA2750lm4000KRa >70
3x LED99W700mA11600lm4000KRa >70
2x LED57W600mA7015lm4000KRa >70
2x LED22W200mA2350lm4000KRa >70
4x LED95W500mA11200lm4000KRa >70
3x LED72W500mA7800lm4000KRa >70
4x LED41W200mA4900lm4000KRa >70
2x LED48W500mA5550lm4000KRa >70
4x LED57W300mA7050lm4000KRa >70
3x LED32W200mA3600lm4000KRa >70
1x LED35W700mA3850lm4000KRa >70
3x LED44W300mA5300lm4000KRa >70
2x LED39W400mA4450lm4000KRa >70
4x LED135W700mA15400lm4000KRa >70
1x LED30W600mA3350lm4000KRa >70
1x LED12W200mA1250lm4000KRa >70
3x LED58W400mA7000lm4000KRa >70
1x LED16W300mA1750lm4000KRa >70
1x LED21W400mA2300lm4000KRa >70
4x LED76W400mA9350lm4000KRa >70
3x LED85W600mA9200lm4000KRa >70
4x LED112W600mA13600lm4000KRa >70
2x LED30W300mA3400lm4000KRa >70

Allgemeine Spezifikationen

Abdeckung:

  • Abdeckung aus planem Einscheiben-Sicherheitsglas mit Bicolour-Druck; einfaches öffnen dank Schnellverschluss durch 90° Drehung, Abdeckscheibe in Mastrichtung klappbar

Optik:

  • Optik O1 - Hauptstraßen; O2 - Verkehrsstraßen; O3 - Verkehrsstraßen niedriger Ordnung; O4 - Schmale Straßen, Rad- und Gehwege; O5 - Flächen- und Parkplatzbeleuchtung; O6 - Fußgängerüberwege; O7 - Verkehrs-, Anlieger- und Wohnstraßen
  • Für Optikübersicht bitte Button "Lichttechnik" klicken

Elektrische Spezifikationen

LED-Technik:
  • Hochwertige LED-Module mit je 8 hocheffzienten High-Power-LEDs mit bis zu 170 lm/W
  • Aluminium-Kern-Leiterplatte für optimales Wärmemanagement
  • Integrierte, elektronisch geregelte Temperaturüberwachung

Überwachung:

  • Thermische Überwachung von LED-Einheit und Betriebsgerät

Überspannungsschutz:

  • Integriert; Stoßspannungsfestigkeit von 6kV (L-N) und 8kV (L/N-Erde), 10kV auf Anfrage

Zusätzliche Spezifikationen

Gehäuse:

  • pulverbeschichtet, Aluminium-Druckguss

Installation:

  • Aufsatz ø 60-76mm
  • Ansatzleuchte ø 42-60mm

Lichtregelung:

  • Konstantlichtstromregelung (CLM); autarke Leistungsreduzierung für den Betrieb in Netzen ohne Steuerleitung (LRA); Leistungsreduzierung durch Abschalten einer Steuerleitung (LRT)
  • Digitale Kommunikation mit DALI
  • Funkgesteuertes Lichtmanagementsystem (LMS) mit Monitoring, Fehlermeldung, Bewegungssteuerung und weiteren Features

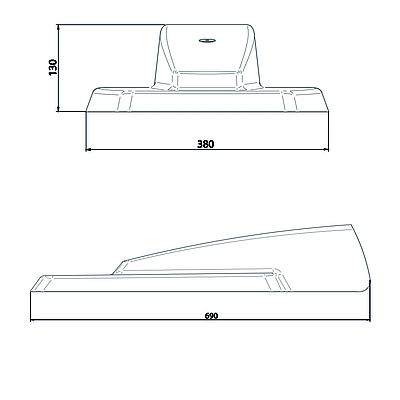

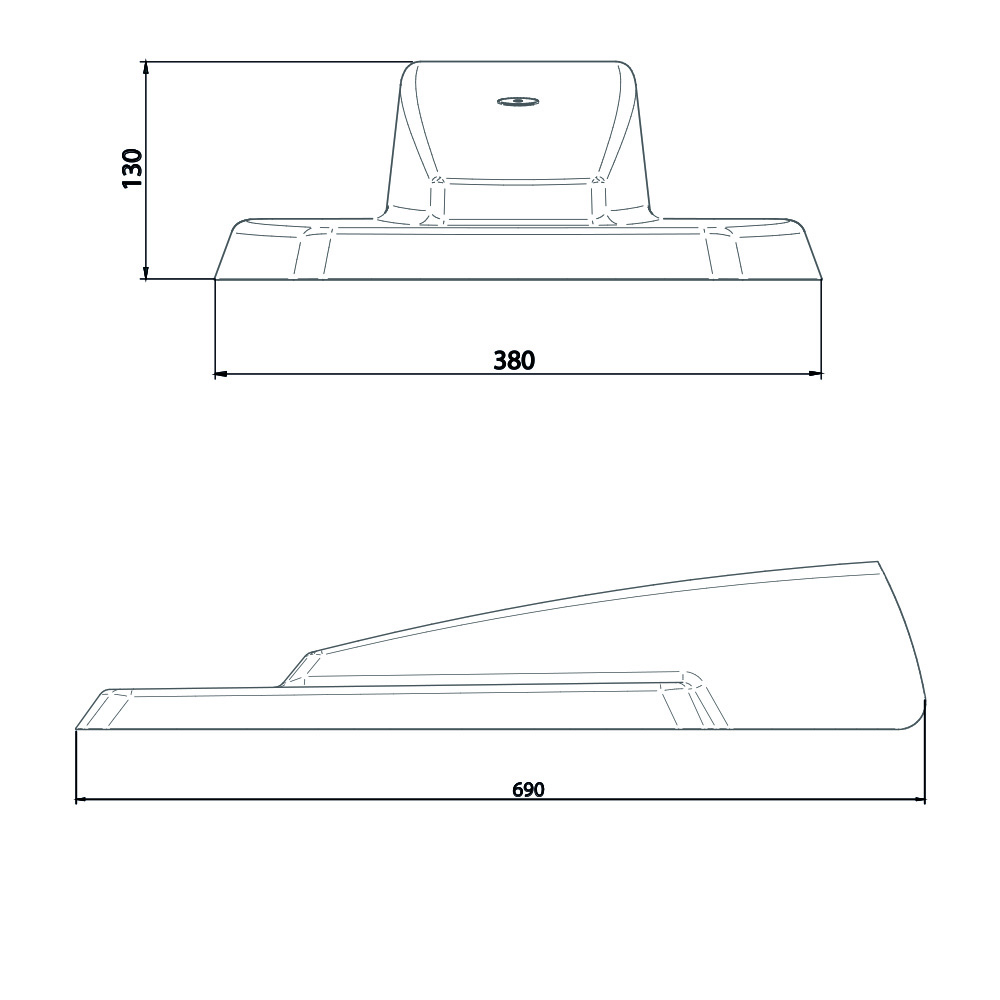

Produktbilder Massgrafik Montageanleitung Produktbeschreibung Lichttechnik
Montagevideo - Mastaufsatz Montagevideo - Mastansatz
  • Garantie Icon (VULKAN)
  • CE Icon (VULKAN)
  • ENEC Icon (VULKAN)
  • SKI Icon (VULKAN)
  • SKII Icon (VULKAN)
